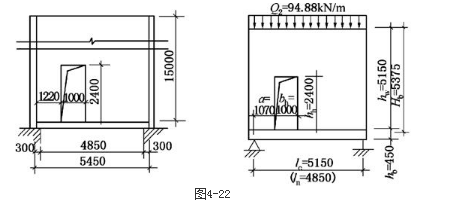

问题 已知柱间基础上的承重墙体高15m，双面抹灰、墙厚240mm，采用Mu10烧结普通砖，M5混合砂浆砌筑，墙上门洞尺寸如图4-22所示，柱间距6m，基础梁长5.45m，基础梁断面尺寸为b×hb=240mm×450mm，伸入支座0.3m；混凝土为C30，纵筋为HRB335，箍筋为HPB235。托梁按偏心受拉构件进行计算，若已知αM=0.250，ηN=2.032，假设墙梁的跨中计算高度H0=5.450m，由荷载Q2引起的跨中弯矩值M2=315kN·m，则轴心力至纵向钢筋合力点之间的距离e（mm）与（　　）项数值最为接近。A.670B.550C.490D.450
选项 A.670
B.550
C.490
D.450
答案 C
解析 由题意可知，跨中最大弯矩设计值为：Mb=αMM2=0.250×315=78.75kN·m，根据《砌体结构设计规范》（GB 50003—2011）第7.3.6条式（7.3.6-2）计算，轴心拉力设计值为：Nbt=ηN M2/H0=2.032×315/5.450=117.45kN；
e0=Mbt/Nbt=0.67m>0.5（hb-as-a′s）=0.5×（0.45-2×0.045）=0.18m，
为大偏心受拉构件，轴心力至纵向钢筋合力点之间的距离为：
e=e0-h/2+as=670-450/2+45=490mm。由此可知，C项数值最为接近。
