某砌体结构办公楼，开间3600mm，层高2900mm，如图所示，纵、横墙厚均为2

admin2022-08-02  26

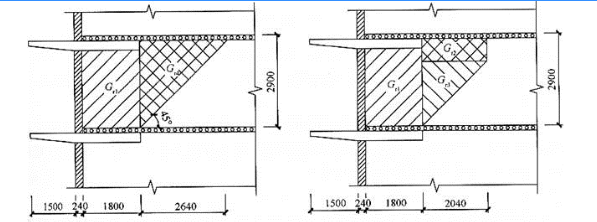

问题 某砌体结构办公楼，开间3600mm，层高2900mm，如图所示，纵、横墙厚均为240mm。悬挑外走廊为现浇钢筋混凝土梁板，荷载标准值为5.0kN/m2，活荷载标准值为3.5kN/m2；室内部分采用跨度为3600mm的预应力多孔板，板厚及抹灰厚共130mm，恒荷载标准值为4.0kN/m2，外走廊栏杆重量可忽略不计，墙体自重（含粉刷）4.5kN/m2，砌体抗压强度设计值为1.5MPa。提示：按《建筑结构可靠性设计统一标准》（GB 50068—2018）进行荷载效应组合。假定，挑梁自重及楼面恒荷载标准值为Gr5，墙体荷载如图所示，计算挑梁的抗倾覆力矩时，挑梁的抗倾覆荷载，下列何项组合是正确的？A.Gr1＋Gr4B.Gr1＋Gr2＋Gr3＋Gr5C.Gr1＋Gr4＋Gr5D.Gr1＋Gr2＋Gr3
选项 A.Gr1＋Gr4
B.Gr1＋Gr2＋Gr3＋Gr5
C.Gr1＋Gr4＋Gr5
D.Gr1＋Gr2＋Gr3
答案 B
解析 挑梁尾端至墙外边缘的距离为：l1＝1800＋240＝2040mm，挑梁尾端上部45°扩展角的阴影范围水平长度l3＝2640mm，l3＞l1。
根据《砌体结构设计规范》（GB 50003—2011）第7.4.3条规定，当l3＞l1时，对应图7.4.3（b），尾端上部扩展角阴影范围应按题5图右图计算，因此选择B项。
