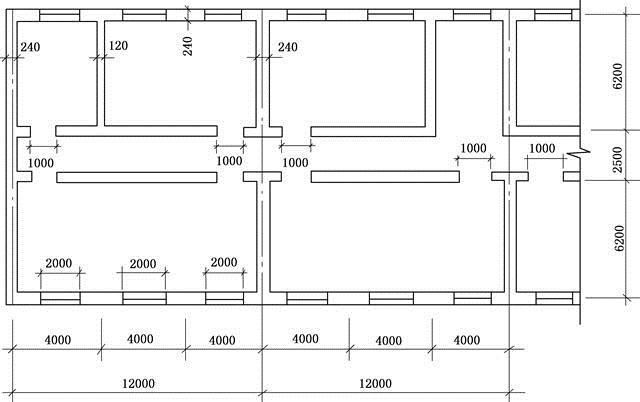

问题 某办公楼平面布置如图所示，采用装配式钢筋混凝土楼盖，MU10砖墙承重。纵墙及横墙厚度均为240mm，砂浆强度等级M5，底层墙高H=4.5m（从基础顶面算起至一层楼板底面），隔墙厚120mm。则下列高厚比验算错误的是（　　）。A.外纵墙满足 B.承重横墙满足 C.内纵墙满足 D.内隔墙不满足
选项 A.外纵墙满足
B.承重横墙满足
C.内纵墙满足
D.内隔墙不满足
答案 D
解析 根据《砌体结构设计规范》（GB 50003—2011）第4.2.1条表4.2.1可知，横墙最大间距s=12m＜32m，其属于刚性方案。①外纵墙高厚比验算由s=12m，H=4.5m，知s=12m＞2H=9m；根据第5.1.3条表5.1.3可知， H0=1.0H；查第6.1.1条表6.1.1可知，砂浆强度等级M5时允许高厚比[β]=24；又μ2=1-0.4bs/s=1-0.4×2/4=0.8＞0.7，由第6.1.1条式（6.1.1）计算，得：高厚比β=H0/h=4.5/0.24=18.75＜μ2[β]=0.8×24=19.2，满足高厚比要求。②承重横墙高厚比验算纵墙间距s=6.2m，则H=4.5m＜s＜2H=9m；根据第5.1.3条表5.1.3可知，H0=0.4s＋0.2H=0.4×6.2+0.2×4.5=3.38m；由第6.1.1条式（6.1.1）计算，得高厚比β=H0/h=3380/240=14.08＜[β]=24，满足高厚比要求。③内纵墙高厚比验算由于内纵墙的厚度、砌筑砂浆、墙体高度均与纵墙相同，洞口宽度小于外墙的洞口宽度，外墙高厚比验算满足要求，则内纵墙也满足高厚比要求。④隔墙高厚比验算因隔墙上端在砌筑时，一般用斜放立砖顶住楼板，故可按顶端为不动铰支点考虑。设隔墙与纵墙咬槎拉结，则s=6.2m，2H=9m＞s＞H=4.5m；查第5.1.3条表5.1.3可得，H0=0.4s+0.2H=3.38m；由于隔墙是非承重墙，则根据第6.1.1条式（6.1.1）计算，得：β=H0/h=3380/120=28.16＜μ1[β]=1.44×24=34.56，满足高厚比要求。
