某企业实施质量改进项目，采用网络图法。根据所搜集的资料绘制的网络图如图所示。根据

资格题库2022-08-02 130

问题某企业实施质量改进项目，采用网络图法。根据所搜集的资料绘制的网络图如图所示。根据图形可分析出：

图中的关键线路为（）。A.①-②-③-④-⑤-⑥ B.①-②-③-⑤-⑥C. ①-③-⑤-⑥D.①-④-⑥

选项

答案 B

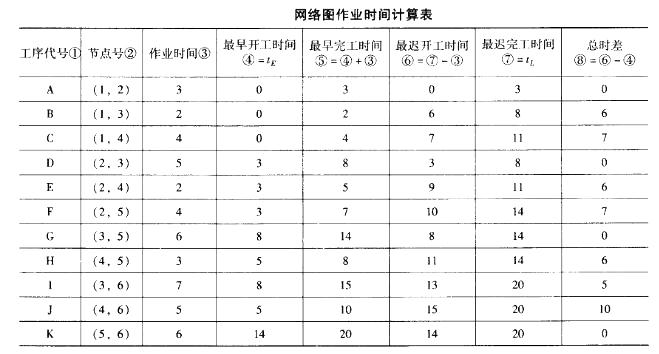

解析作业时间的计算如表所示。

从上表可以看出关键工序为A、D、G、K，因此，关键线路为①-②-③-⑤-⑥。

转载请注明原文地址:https://www.tihaiku.com/jzgc/1086051.html

本试题收录于：中级质量专业理论与实务题库质量工程师分类

中级质量专业理论与实务

质量工程师
