  3. 支撑桁架中斜杆bC采用单角钢截面，最适合的截面形式为？（　　）A、1∟63×5，

支撑桁架中斜杆bC采用单角钢截面，最适合的截面形式为？（　　）A、1∟63×5，

考试题库2022-08-02  51
问题 支撑桁架中斜杆bC采用单角钢截面，最适合的截面形式为？（　　）A、1∟63×5，A=6、143cm2，imin=1、25cm，iy=1、94cmB、1∟45×4，A=3、49cm2，imin=0、89cm，iy=1、38cmC、1∟50×3，A=2、27cm2，imin=1、0cm，iy=1、55cmD、1∟70×5，A=6、87cm2，imin=1、39cm，iy=2、16cm
选项 A、1∟63×5，A=6、143cm2，imin=1、25cm，iy=1、94cm
B、1∟45×4，A=3、49cm2，imin=0、89cm，iy=1、38cm
C、1∟50×3，A=2、27cm2，imin=1、0cm，iy=1、55cm
D、1∟70×5，A=6、87cm2，imin=1、39cm，iy=2、16cm
答案 A

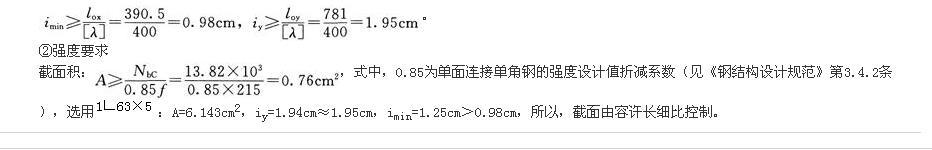

解析 拉杆截面选择考虑容许长细比要求和强度要求。根据《钢结构设计规范》5.3.9条，受拉构件的长细比不宜超过表5.3.9的容许值，得容许长细比[λ]=400。①刚度要求根据《钢结构设计规范》第5.3.2条及2款，交叉支撑拉杆计算长度如下：支撑平面内：lox=0.5l=0.5×781=390.5cm，支撑平面外：loy=l=781cm，根据《钢结构设计规范》表5.3.9注2，在支撑平面内，单面连接单角钢长细比计算取角钢的imin；平面外，长细比计算取角钢与肢平行的iy。
