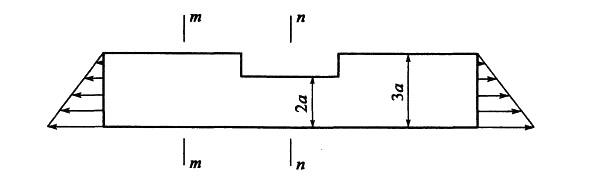

问题 矩形截面杆的截面宽度沿杆长不变，杆的中段高度为2a~左、右段高度为3a，在图示三角形分布荷载作用下，杆的截面m-m和截面n-n分别发生：A.单向拉伸、拉弯组合变形B.单向拉伸、单向拉伸变形C.拉弯组合、单向拉伸变形D.拉弯组合、拉弯组合变形
选项 A.单向拉伸、拉弯组合变形B.单向拉伸、单向拉伸变形C.拉弯组合、单向拉伸变形D.拉弯组合、拉弯组合变形
答案 C
解析 图中三角形分布荷载可简化为一个合力，其作用线距杆的截面下边缘的距离为3a/3=a，所以这个合力对m-m截面是一个偏心拉力，m-m截面要发生拉弯组合变形；而这个合力作用线正好通过^截面的形心，n-n截面要发生单向拉伸变形。
答案:C
