  3. 阅读以下说明，回答问题1至问题5，将解答填入答题纸对应的解答栏内。 【说明

阅读以下说明，回答问题1至问题5，将解答填入答题纸对应的解答栏内。 【说明

题库2022-08-02  41

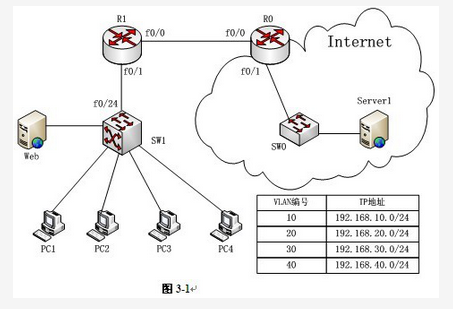

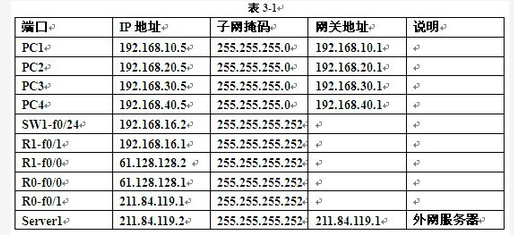

问题 阅读以下说明，回答问题1至问题5，将解答填入答题纸对应的解答栏内。【说明】某实验室的网络拓扑结构如图3-1所示，内部网有4个部门，要求相互之间不能通过网上邻居访问，但可以通过IP地址互相访问，SW1为三层交换机。内部网全部使用私有IP地址。现有一个互联网固定地址（61.128.128.2/30），要求实现所有内部网计算机都能够访问互联网。该实验室的网络规划如表3-1。【问题1】（6分）1.路由器或者交换机的首次设置必须通过该设备的（1）端口进行连接设置，一般要使用专用的设备配置线，其中一头连接网络设备，另一端接入终端或者PC的（2）接口。空（1）~（2）备选答案：A.Console         B.AUX          C.并行         D.串行2.按照要求，需要在三层交换机上配置vlan，请补充完成下列配置命令。Switch>enable     //进入（3）模式Switch#configure terminal    //进入（4）模式Switch（config）# （5）    //设置交换机名称为SW1SW1（config）#vlan 10SW1（config-vlan）#vlan 20SW1（config-vlan）#vlan 30SW1（config-vlan）#vlan 40SW1（config-vlan）#exitSW1（config）#int range f0/1 -5SW1（config-if-range）#  （6）     //把交换机sw1的1-5接口划入到vlan10…………【问题2】（4分）同时按照要求，还要完成三层交换机上的路由配置，请补充完成下列配置命令。SW1#conf  tSW1（config）#ip routing  //开启三层交换机路由模式SW1（config）#interface vlan 10SW1（config-if）#ip add    （7）    //配置VLAN10网关地址SW1（config）#interface    （8）    //进入VLAN20SW1（config-if）#ip add 192.168.20.1 255.255.255.0SW1（config）#interface vlan 30SW1（config-if）#ip add 192.168.30.1 255.255.255.0SW1（config）#interface vlan 40SW1（config-if）#ip add 192.168.40.1 255.255.255.0SW1（config-if）#exitSW1（config）#int f0/24SW1（config-if）#no switchport  //把端口变成路由口SW1（config-if）#ip add    （9）   SW1（config-if）#exitSW1（config）#ip route 0.0.0.0 0.0.0.0    （10）   //配置默认路由………【问题3】 （6分）此外，还要对内网路由器R1进行一些基本配置和NAT、路由表的配置，请完成相关配置命令。Router>enRouter#config tRouter（config）#hostname R1R1（config）#int f0/1R1（config-if）# ip add    （11）  R1（config-if）# no shut R1（config）#int f0/0R1（config-if）# ip add    （12）  R1（config-if）# no shut R1（config）#int f0/0R1（config-if）#ip nat    （13）     //指定接外网的接口R1（config）#int f0/1R1（config-if）#ip nat    （14）     //指定接内网的接口R1（config-if）#exitR1（config）#access-list 1 permit any  //配置访问控制列表R1（config）#ip nat inside source list 1 interface f0/0  //把内网地址转换为指定接口的地址R1（config）#R1（config）#ip route 0.0.0.0 0.0.0.0    （15）  R1（config）#ip route 192.168.10.0 255.255.255.0    （16）   ………【问题4】（2分）外网路由器R0配置如下，请完成相关配置命令。Router>enRouter#config tRouter（config）#hostname R0R0（config）#int f0/0R0（config-if）# ip add    （17）  R0（config-if）#no shutR0（config）#int f0/1R0（config-if）# ip add    （18）  R0（config-if）#no shutR0（config-if）#exitR0（config）# ip route 0.0.0.0 0.0.0.0 61.128.128.2  //配置默认路由………【问题5】（2分）为了实现互联网上的主机访问实验室内网的Web服务器，且内网仍然只有一个互联网络地址时，可以使用（19）技术来实现外网主机对内网Web服务的访问。空（19）备选答案：A.端口映射       B.负载均衡         C.地址过滤          D.DNS轮询
选项
答案
解析 无解析
