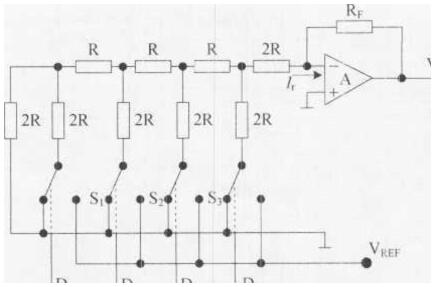

一个4位T型电阻网络D/A转换电路如下图所示，若取RF=3R，则运放的输出电压V

免费题库2022-08-02 118

问题一个4位T型电阻网络D/A转换电路如下图所示，若取RF=3R，则运放的输出电压Vo为：Vo=VREF/2^4（D3*2^3+D2*2^2+D1*2^1+D0*2^0)。假设VREF电压为12V，为了得到9V的输出电压，D3-D0的二进制值应为（ )。

A.0111B.1001C.1100D.1111

选项 A.0111
B.1001
C.1100
D.1111

答案 C

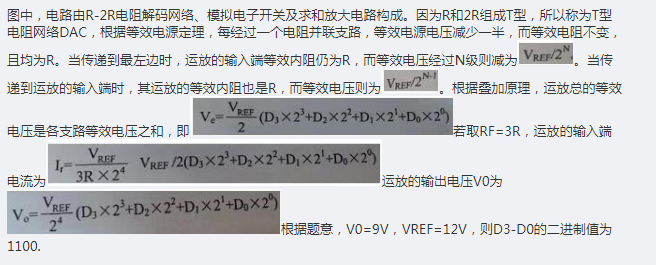

解析
