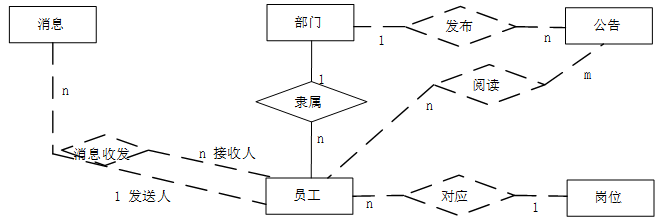

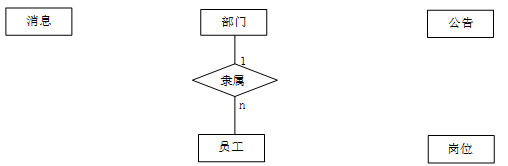

问题 某企业拟构建一个高效、低成本、符合企业实际发展需要的办公自动化系统。工程师小李主要承担该系统的公告管理和消息管理模块的研发工作。公告管理模块的主要功能包括添加、修改、删除和查看公告。消息管理模块的主要功能是消息群发。小李根据前期调研和需求分析进行了概念模型设计，具体情况分述如下。【需求分析结果】（1）该企业设有研发部、财务部、销售部等多个部门，每个部门只有一名部门经理，有多名员工，每名员工只属于一个部门。部门信息包括：部门号、名称、部门经理和电话，其中部门号唯一确定部门关系的每一个元组。（2）员工信息包括：员工号、姓名、岗位、电话和密码。员工号唯一确定员工关系的每一个元组，岗位主要有经理、部门经理、管理员等，不同岗位具有不同的权限。一名员工只对应一个岗位，但一个岗位可对应多名员工。（3）消息信息包括：编号、内容、消息类型、接收人、接收时间、发送时间和发送人。其中（编号，接收人）唯一标识消息关系中的每一个元组。一条消息可以发送给多个接收入，一个接收人可以接收多条消息。（4）公告信息包括：编号、标题、名称、内容、发布部门、发布时间。其中编号唯一确定公告关系的每一个元组。一份公告对应一个发布部门，但一个部门可以发布多份公告，一份公告可以被多名员工阅读，一名员工可以阅读多份公告。【概念模型设计】 根据需求分析阶段收集的信息，设计的实体联系图（不完整）如图1-1所示。1-1实体联系图【逻辑结构设计】根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：部门（（a），部门经理，电话）员工（员工号，姓名，岗位号，部门号，电话，密码）岗位（岗位号，名称，权限）消息（（b），消息类型，接收时间，发送时间，发送人）公告（（c），名称，内容，发布部门，发布时间）阅读公告（（d） ，阅读时间）【问题1】（5分）根据问题描述，补充4个联系，完善图2-1所示的实体联系图。联系名可用联系1、联系2、联系3 和联系4代替，联系的类型分为1 ：1、1：n和m：n（或 1：1、1：*和* ：*）。【问题2】（8 分）（1）根据实体联系图，将关系模式中的空(a)～(d)补充完整。（2）给出“消息”和“阅读公告”关系模式的主键与外键。【问题3】（2 分）消息和公告关系中都有“编号”属性，请问它是属于命名冲突吗？用100字以内文字说明原因。
选项
答案
解析 【问题1】联系名称可不做要求，但不能出现重名。【问题2】（1）（a）部门号，名称（b）编号，内容，接收人（c）编号，标题（d）公告编号，员工号（注：编号，员工号也正确）（2）消息关系模式的主键：编号，接收人外键：接收人、发送人阅读公告关系模式的主键：公告编号，员工号外键：公告编号，员工号【问题3】不属于命名冲突。因为这两个属性分别属于两个不同的关系模式，可以通过“关系名.属性名”区别，即可以用“消息.编号”和“公告.编号”来区别。
