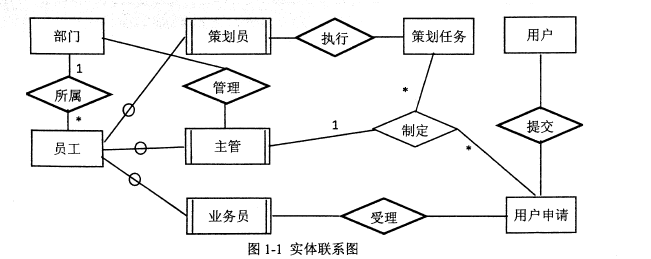

问题 某婚庆公司为了便于开展和管理公司各项业务活动、方便用户，提高公司的知名度和影响力，拟构建一个基于网络的婚礼策划系统。【需求分析】1.公司设有受理部、策划部和其他部门。部门信息包括部门号、部门名、部门主管、联系方式。每个部门只有一名主管，每个主管只负责一个部门的管理工作：一个部门有多名员工，每名员工只属于一个部门。2.员工信息包括员工号、姓名、部门号、职位、联系方式和薪资；其中，职位包括主管、业务员、策划员等。业务员负责受理用户申请，设置受理标志，并填写业务员的员工号。一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理。3.用户信息包括用户号、用户名、电话、联系地址。其中，用户号唯一标识用户信息中的每一个元组。4.用户申请信息包括申请号、婚礼日期、婚礼地点、用户号、预算费用、受理标志和业务员（参照员工关系的员工号）。申请号唯一标识申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号。5.策划部主管为已受理的用户申请制定婚礼策划任务。策划任务包括申请号、策划内容、参与人数、要求完成时间、主管（参照员工关系的员工号），申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个已受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行多项策划任务。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图和关系模式（不完整）如下：【关系模式设计】部门（部门号，部门名称，主管，电话，邮箱号）员工（员工号，姓名，（a），职位，联系方式，薪资）用户（用户号，用户名，联系电话，联系地址）用户申请（申请号。婚礼日期，婚礼地点，用户号，（b）受理标志（c））策划任务（（d）策划内容，参与人数，要求完成时间，主管）执行（申请号，策划员，实际完成时间）问题内容：【问题1】根据题意，将关系模式中的空（a）-（d）的属性补充完整，并填入答题纸对应的位置上。【问题2】根据需求分析，可以得出图1-1所示的实体联系图中联系的类型。请按以下描述确定联系类型并填入答题纸对应的位置上。部门与主管之间的“管理”联系类型为（e）策划员与策划任务之间的“执行”联系类型为（f）用户申请与业务员之间的“受理”联系类型为（g）用户与用户申请之间的“提交”联系类型为（h）【问题3】用户申请关系的主键为（i），用户申请关系的外键为（j）（k）.策划任务关系的主键为（1），策划任务关系的外键为（m）【问题4】请问“执行”关系的主键为（申请号，策划员）的说法正确吗？为什么？
选项
答案
解析 【问题1】（4分）
（a）部门号
（b）预算费用
（c）业务员
（d）申请号
【问题2】（4分）
（e）1：1
（f）*：*
（g）*：1
（h）1：*
【问题3】（5分）
（i）申请号
（j）业务员
（k）用户号（j、k可以互换）
（l）申请号
（m）主管
【问题4】（2分）
正确，E-R模型中多对多的联系转换关系时，应转换成一个独立的关系，属性为联系的属性和两端实体的码组成，主码为两端实体码的属性的组合。
【问题1】
题干中“员工信息包括员工号、姓名、部门号、职位、联系方式和薪资”，所以（a）处缺失部门号
题干中“用户申请信息包括申请号、婚礼日期、婚礼地点、用户号、预算费用、受理标志和业务员（参照员工关系的员工号）。”，所以（b）（c）处缺失预算费用和业务员
题干中“策划任务包括申请号、策划内容、参与人数、要求完成时间、主管（参照员工关系的员工号），申请号唯一标识策划任务的每一个元组。”，所以（d）处缺失申请号
【问题2】
题干中“每个部门只有一名主管，每个主管只负责一个部门的管理工作”，说明部门与主管之间为1：1的联系
题干中“一个策划任务只对应一个已受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行多项策划任务。”，说明策划员与策划任务之间是*：*的联系
题干中“一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理。”说明用户申请与业务员之间是*：1
题干中“申请号唯一标识申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号”，说明用户与用户申请之间是1：*的联系
【问题3】
题干中“用户申请信息包括申请号、婚礼日期、婚礼地点、用户号、预算费用、受理标志和业务员（参照员工关系的员工号）。申请号唯一标识申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号。”可以看出主键应为：申请号，外键应为：业务员、用户号。
题干中“策划任务包括申请号、策划内容、参与人数、要求完成时间、主管（参照员工关系的员工号），申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个已受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行多项策划任务。”，可以看出策划任务的主键应为：申请号，外键应为：主管
【问题4】
执行关系是由策划员与策划任务直接的执行联系转换而来的关系。执行联系从问题2可以得出是多对多的联系。E-R模型中多对多的联系转换关系时，应转换成一个独立的关系，属性为联系的属性和两端实体的码组成，主码为两端实体码的属性的组合。
