某医院为了整合医院资源，解决病人就医难的问题，拟构建一套网络预约就医信息管理系统

免费题库2022-08-02  51

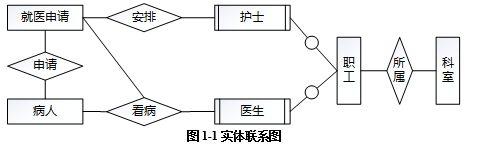

问题 某医院为了整合医院资源，解决病人就医难的问题，拟构建一套网络预约就医信息管理系统，以方便医院管理和病人就诊。该系统的部分功能及初步需求分析的结果如下所述：（1）科室信息包括科室号、科室名、科室电话、负责人。其中科室号唯一标识科室关系中的每一个元组，一个科室有多名医生和多名护士，但一个医生或护士只属于一个科室。（2）职工信息包括职工号、姓名、岗位、所属科室、电话、联系方式。其中职工号唯一标识职工关系中的每一个元组；属性岗位有医生、护士等。（3）病人信息包括身份证号、姓名、性别、电话、通信地址，其中身份证号唯一标识病人关系中的每一个元组。（4）就医申请信息包括申请号、病人身份证号、联系电话、预约科室、预约医生、预约时间、预约状态。一个申请号对应唯一的一个就医申请；一个病人可以有多个就医申请，但一个就医申请只对应唯一的一个病人身份证号；预约状态：有两种成功和不成功，医生只为预约成功的病人看病，并且记录病情。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图如图1-1所示。【关系模式设计】科室（（a），科室名，科室电话，负责人）职工（职工号，姓名，岗位，（b），电话，联系方式）病人（（c），姓名，性别，电话，通信地址）就医申请（（d），病人身份证号，联系电话，预约科室，（e），预约时间，预约状态）看病（申请号，身份证号，（f），病情）安排（申请号，操作时间，护士号）【问题1】（6分）根据题意，将关系模式中的空（a）～（f）的属性补充完整，并填入答题纸对应的位置上。【问题2】（4分）根据题意，可以得出图1-1所示的实体联系图中四个联系的类型，两个实体集之间的联系类型分为三类：一对一（1：1）、一对多（1：n）和多对多（m：n）。请按以下描述确定联系类型并填入答题纸对应的位置上。病人与就医申请之间的“申请”联系类型为（g）；护士与就医申请之间的“安排”联系类型为（h）；医生、病人和就医申请之间的“看病”联系类型为（i）；科室与职工之间的“所属”联系类型为（j）。【问题3】（5分）若关系中的某一属性或属性组的值能唯一标识一个元组，则称该属性或属性组为主键；“科室号唯一标识科室关系中的每一个元组”，故科室号为科室关系的主键。请分别指出病人、就医申请、看病关系模式的主键。
选项
答案
解析 【问题1】
a：科室号b：所属科室c：身份证号
d：申请号e：预约医生f：医生号
【问题2】
g：1：n h：1：n i：m：n：*j：1：n
【问题3】
病人关系：身份证号
就医申请：申请号
看病关系：申请号，身份证号，医生号
【问题1】
a处说明1中“科室信息包括科室号、科室名、科室电话、负责人”，因此a处应为：科室号
b处说明2中“职工信息包括职工号、姓名、岗位、所属科室、电话、联系方式”，所属科室是关联到科室关系，确定职工所在的科室，属于该关系的外键，应该关联到科室关系的主键，科室号。因此b处应为：所属科室
c处说明3中“病人信息包括身份证号、姓名、性别、电话、通信地址”，因此c处应为：身份证号
d处e处说明4中“就医申请信息包括申请号、病人身份证号、联系电话、预约科室、预约医生、预约时间、预约状态”，因此d处应该为：申请号；预约医生应是关联到职工关系中的职工号，即预约医生为该关系的外键，所以e处应该为：预约医生
f处依据说明4和E-R看病关系，可以看出看病关系是E-R图中看病联系转化成的独立关系。依据说明4中“一个申请号对应唯一的一个就医申请；一个病人可以有多个就医申请，但一个就医申请只对应唯一的一个病人身份证号；预约状态：有两种成功和不成功，医生只为预约成功的病人看病，并且记录病情”。可以初步总结为：一个医生可以给多个病人看病；一个病人可以有多个就医申请，一个成功就医申请，就有一个医生看病，因此，一个病人可以找多个医生看病，所以医生、病人、就医申请之间的联系为*：*：*的联系。当多对多对多的联系转化成一个独立的关系时，该关系的主键应该由三个实体方的主键构成。所以f处应为：医生号
【问题2】
病人与就医申请之间的“申请”联系：依据“一个申请号对应唯一的一个就医申请；一个病人可以有多个就医申请，但一个就医申请只对应唯一的一个病人身份证号”，因此：病人与就医申请之间为：1：n
护士与就医申请之间的“安排”联系：从关系安排（申请号，操作时间，护士号）的属性和实际生活场景来看，一个护士可以安排多个申请。因此：护士与就医申请之间为：1：n
医生、病人和就医申请之间的“看病”联系：依据说明4中“一个申请号对应唯一的一个就医申请；一个病人可以有多个就医申请，但一个就医申请只对应唯一的一个病人身份证号；预约状态有两种成功和不成功，医生只为预约成功的病人看病，并且记录病情”。可以初步总结为：一个医生可以给多个病人看病；一个病人可以有多个就医申请，一个成功就医申请，就有一个医生看病，因此，一个病人可以找多个医生看病，因此：医生、病人、就医申请之间的联系为：*：*：*
科室与职工之间的“所属”联系：依据说明“一个科室有多名医生和多名护士，但一个医生或护士只属于一个科室”，因此：科室与职工之间的联系为：1：n
【问题3】
病人关系：依据说明“病人信息包括身份证号、姓名、性别、电话、通信地址，其中身份证号唯一标识病人关系中的每一个元组”，因此其主键应为：身份证号
就医申请关系：就医申请信息包括申请号、病人身份证号、联系电话、预约科室、预约医生、预约时间、预约状态。一个申请号对应唯一的一个就医申请；一个病人可以有多个就医申请，但一个就医申请只对应唯一的一个病人身份证号
看病关系是多对多对多的联系，当多对多对多的联系转化成一个独立的关系时，该关系的主键应该由三个实体方的主键构成。所以其主键应为：申请号，身份证号，职工号
