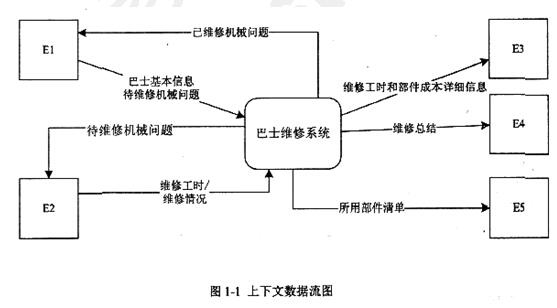

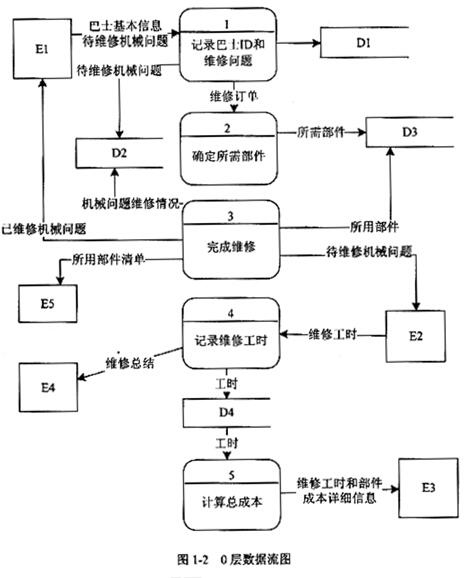

问题 某巴士维修连锁公司欲开发巴士维修系统，以维护与维修相关的信息。该系统的主要功能如下：1）记录巴士ID和维修问题。巴士到车库进行维修，系统将巴士基本信息和ID记录在巴士列表文件中，将待维修机械问题记录在维修记录文件中，并生成维修订单。2）确定所需部件。根据维修订单确定维修所需部件，并在部件清单中进行标记。3）完成维修。机械师根据维修记录文件中的待维修机械问题，完成对巴士的维修，登记维修情况；将机械问题维修情况记录在维修记录文件中，将所用部件记录在部件清单中，并将所用部件清单发送给库存管理系统以对部件使用情况进行监控。巴士司机可查看已维修机械问题。4）记录维修工时。将机械师提供的维修工时记录在人事档案中,将维修总结发送给主管进行绩效考核。5）计算维修总成本。计算部件清单中实际所用部件、人事档案中所用维修工时的总成本；将维修工时和所用部件成本详细信息给会计进行计费。现采用结构化方法对巴士维修系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。【问题1】使用说明中的词语，给出图1-1中的实体E1~E5的名称。【问题2】使用说明中的词语，给出图1-2中的数据存储D1~D4的名称。【问题3】说明图1-2中所存在的问题。【问题4】根据说明和图中术语，釆用补充数据流的方式，改正图1-2中的问题。要求给出所补充数据流的名称、起点和终点。
选项
答案
解析 【问题1】E1：巴士司机，E2：机械师，E3：会计，E4：主管，E5：库存管理系统。【分析】本题考査的是DFD的应用，属于比较传统的题目，考查点也与往年类似。本问题考查的是顶层DFD。顶层DFD通常用来确定系统边界，其中只包含一个唯一的加工（即待开发的系统）、外部实体以及外部实体与系统之间的输入输出数据流。题目要求填充的正是外部实体。从1)没有明确说明由巴士到车库后由谁提供待维修问题，图1-1中的E1， 考察说明中3)中最后一句说明"巴士司机可查看已维修机械问题"可以看出，从系统到巴上司机有输出数据流"已维修机械问题"，可知E1为巴士司机。从2)中"机械师根据维修记录文件中的待维修机械问题，完成对巴士的维修，登记维修情况"再看说明4)中机械师提供维修工时，可以看出，从E2到系统有输入数据流"维修工时"、输出数据流"待维修机械问题"，可知E2为机械师，还将维修总结发送给主管，即系统到E4有输出数据流"维系总结"，可知E4为主管。从说明5)将维修工时和所用部件成本详细信息给会计，从系统到E3有输出数据流"维修工时和所用部件成本详细信息"，可知E3为会计。说明3)中将所用部件清单发送给库存管理系统以对部件使用情况进行监控，及系统到E5有输出数据流"所用部件清单"，可知E5为库存管理系统。【问题2】D1：巴士列表文件，D2：维修记录文件，D3：部件清单，D4：人事档案。【分析】本问题考査0层数据流阁中的数据存储。系统中的主要功能与图1-2中的处理一一对应，1)对应处理"记录巴士ID和维修问题"，将巴士ID记录在巴士列表文件中，可知D1为巴士列表文件。说明2)对应处理"确定所需部件"，将维修所需部件在部件淸单中进行标记，所以D3为部件清单。说明1)中将待维修机械问题记录在维修记录文件中，可知D2为维修记录文件。说明4)对应处理"记录维修工时"，描述了将机械师提供的维修工时记录在人事档案中，可以判定D4是人事档案。【问题3】图1-2中处理3只有输出数据流，没有输入数据流。D2和D3是黑洞，只有输入的数据流，没有输出的数据流。父图与子图不平衡，图1-2中没有图1-1中的数据流"维修情况"。【分析】本问题考查0层数据流图中的数据流。分析图1-2,可以发现，处理3只有输出数据流没有输入数据流，D2和D3只有输入数据流，而没有输出流，造成黑洞。另外，对照图1-2和图1-1,发现图1-1中从E2输入的数据流维修工时/维修情况，在图1-2中只有维修工时，造成父图与子图不平衡。【问题4】
