  3. 根据数据流图的设计原则，阅读下图所示的数据流图，找出其中的错误之处。

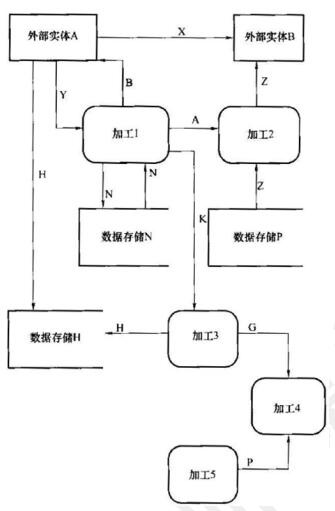

根据数据流图的设计原则，阅读下图所示的数据流图，找出其中的错误之处。

题库2022-08-02  76
问题 根据数据流图的设计原则，阅读下图所示的数据流图，找出其中的错误之处。
选项
答案
解析 错误1.外部实体A 和B 之间不能存在数据流。

2.外部实体A 和数据存储H 之间不能存在数据流。

3.加工2 的输入输出数据流名字相同。

4.加工4 只有输入没有输出。

5.加工5 只有输出，没有输入。
本题考查数据库设计相关知识。DFD的绘制要点：

（1）画数据流而不要画控制流。

（2）每条数据流的输入或者输出是加工。

（3）一个加工的输出数据流不应与输入数据流同名，即使它们的组成成分相同。

（4）允许一个加工有多条数据流流向另一个加工，也允许一个加工有两个相同的输出数据流流向两个不同的加工。

（5）保持父图与子图平衡。父图中某加工的输入输出数据流必须与它的子图的输入输出数据流在数量和名字上相同。

（6）在自顶向下的分解过程中，若一个数据存储首次出现时只与一个加工有关，那么这个数据存储应作为这个加工的内部文件而不必画出。

（7）保持数据守恒。一个加工所有输出数据流中的数据必须能从该加工的输入数据流中直接获得，或者是通过该加工能产生的数据。

（8）每个加工必须既有输入数据流，又有输出流。

（9）在整套数据流图中，每个数据存储必须既有读的数据流，又有写的数据流。但在某一张子图中可能只有读没有写，或者只有写没有读。

（10）两个实体之间不能直接用数据流连接。

（11）实体不能直接连接存储文件，存储文件也不能直接连接实体。
