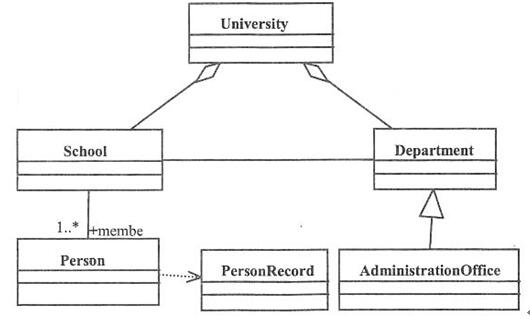

问题 在面向对象分析和设计中，用类图给出系统的静态设计视图，其应用场合不包括（请作答此空）。下图是一个UML类图，其中类University和类School之间是（ ）关系，类Person和类PersonRecord之间是（ ）关系，表示Person与Person Record （ ）。A.对系统的词汇建模B.对简单的协作建模C.对逻辑数据库模式建模D.对系统的需求建模
选项 A.对系统的词汇建模
B.对简单的协作建模
C.对逻辑数据库模式建模
D.对系统的需求建模
答案 A
解析 本题考查面向对象技术的基础知识。
考生应该了解UML的典型模型，包括用例图、类图、序列图、活动图等。本题考查类图，类图主要是对系统的词汇建模，或者对简单的协作建模，或者对逻辑数据库模式建模，而用例图对系统的需求建模。
类图中，类和类之间的关系有依赖关系、关联关系、聚集关系、组合关系和泛化关系，其中聚集关系和组合关系是表示更强的关联关系，表示整体和部分的关系，而组合关系的类之间具有相同的生命周期。图中类University和类School之间是聚集关系，类Person和类PersonRecord之间是依赖关系，表示Person与PersonRecord之间的语义关系，其中PersonRecord发生变化会影响Person的语义。
