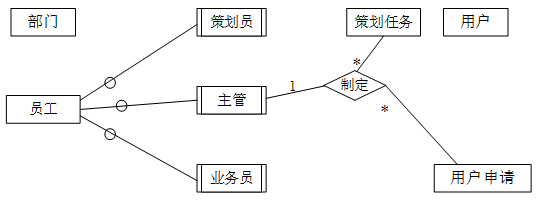

问题 M公司为了便于开展和管理各项业务活动，提高公司的知名度和影响力，拟构建一个基于网络的会议策划系统。【需求分析结果】该系统的部分功能及初步需求分析的结果如下：（1）M公司旗下有业务部、策划部和其他部门。部门信息包括部门号、部门名、主管、联系电话和邮箱号；每个部门只有一名主管，只负责管理本部门的工作，且主管参照员工关系的员工号；一个部门有多名员工，每名员工属于且仅属于一个部门。（2）员工信息包括员工号、姓名、职位、联系方式和薪资。职位包括主管、业务员、策划员等。业务员负责受理用户申请，设置受理标志。一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理。（3）用户信息包括用户号、用户名、银行账号、电话、联系地址。用户号唯一标识用户信息中的每一个元组。（4）用户申请信息包括申请号、用户号、会议日期、天数、参会人数、地点、预算和受理标志。申请号唯一标识用户申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号。（5）策划部主管为已受理的用户申请制定会议策划任务。策划任务包括申请号、任务明细和要求完成时间。申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个己受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行多项策划任务。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。图2-1【关系模型设计】部门（部门号，部门名，部门主管，联系电话，邮箱号）员工（员工号，姓名，（a），联系方式，薪资）用户（用户名，（b），电话，联系地址）用户申请（申请号，用户号，会议日期，天数，参会人数，地点，受理标志，（c））策划任务（申请号，任务明细，（d））执行（申请号，策划员，实际完成时间，用户评价）【问题1】（5分）根据问题描述，补充五个联系，完善图2-1的实体联系图。联系名可用联系1、联系2、联系3、联系4和联系5，联系的类型为1:1、1:n和m:n（或1:1、1:*和*:*）。【问题2】（4分）根据题意，将关系模式中的空（a）~（d）补充完整，并填入答题纸对应的位置上。【问题3】（4分）给出“用户申请”和“策划任务”关系模式的主键和外键。【问题4】（2分）请问“执行”关系模式的主键为全码的说法正确吗？为什么？
选项
答案
解析 【问题1】
1.联系1：部门和员工，1:n
2.联系2：业务员和用户申请，1:n
3.联系3：用户和用户申请，1:n
4.联系4：策划员和策划任务，n:m
5.联系5：策划任务和用户申请，1:1
或（联系5：部门和主管，1:1）
【问题2】
a.职位，部门号
b.用户号，银行账号
c.预算费用，业务员（员工号）
d.要求完成时间，主管号
【问题3】
用户申请：主键：申请号外键：用户号，业务员
策划任务：主键：申请号外键：申请号，主管号
【问题4】
不正确
All-key关系模型的所有属性组成该关系模式的候选码，称为全码。即所有属性当作一个码。若关系中只有一个候选码，且这个候选码中包含全部属性，则该候选码为全码。
实际完成时间和用户评价为非主属性。
【问题1】
问题1需要找出5个联系：
部门与员工之间：一个部门有多名员工，每名员工属于且仅属于一个部门。是1对多的联系。
业务员和用户申请之间：一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理。是1对多的联系。
用户和用户申请之间：申请号唯一标识用户申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号。是1对多的联系。
策划员和策划任务之间：一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行多项策划任务。是多对多的联系。
策划任务和用户申请之间：一个策划任务只对应一个已受理的用户申请。是1对1的联系。
【问题2】
找出关系模式中的属性。
明显的题干中有的，这里不作分析。
着重分析一下，1对多的联系，联系是可以合并到多的一端。多对多的联系，此时联系必须单独成一个关系模式来描述它们之间的联系。此时填空的时间，就不要把关系给丢失了。
【问题3】
问题3要求找关系模式的主键和外键。主键是指一个或多个属性的组合，能够唯一标识元组的。即记录。此题中关系都比较简单，一个属性即可以唯一标识。
外键是指另一个表的主键，是用来与其他表建立联系的属性。所以用户申请模式中外键有两个。
用户申请：主键：申请号外键：用户号，业务员
策划任务：主键：申请号外键：申请号，主管号
【问题4】
说明见参考答案。
