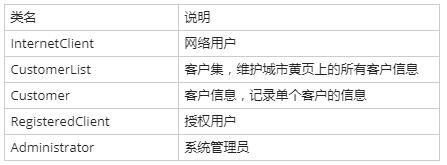

问题 某城市拟开发一个基于Web城市黄页，公开发布该城市重要的组织或机构（以下统称为客户）的基本信息，方便城市生活。该系统的主要功能描述如下：（1）搜索信息：任何使用Internert的网络用户都可以搜索发布在城市黄页中的信息，例如客户的名称、地址、联系电话等。（2）认证：客户若想在城市黄页上发布信息，需通过系统的认证。认证成功后，该客户成为系统授权用户。（3）更新信息：授权用户登录系统后，可以更改自己在城市黄页中的相关信息，例如变更联系电话等。（4）删除客户：对于拒绝继续在城市黄页上发布信息的客户，有系统管理员删除该客户的相关信息。系统采用面向对象方法进行开发，在开发过程中认定出如表3-1所示的类。系统的用例图和类图分别如图3-1和图3-2所示。表3-1类列表【问题1】（5分）根据说明中的描述，给出图3-1中A1和A2处所对应的参与者，UC1和UC2所对应的用例以及（1）处的关系。【问题2】（7分）根据说明中的描述，给出图3-2中C1~C5所对应的类名（表3-1中给出的类名）和（2）~（5）处所对应的多重度。【问题3】（3分）认定类是面向对象分析中非常关键的一个步骤。一般首先从问题域中得到候选类集合，在根据相应的原则从该集合中删除不作为类的，剩余的就是从问题域中认定出来的类。简要说明选择候选类的原则，以及对候选类集合进行删除的原则。
选项
答案
解析 【问题1】
A1网络用户；A2授权用户；UC1更新信息；UC2认证；
（1）＜＜include>>
【问题2】
C1：InternetClient；C2：CustomerList；C3：Administrator；C4：RegisteredClient
C5：Customer；
（2）1；（3）0…*；（4）0..1；（5）0..1
【问题3】
候选类的选择运用了良性依赖原则“不会在实际中造成危害的依赖关系，都是良性依赖”和接口隔离原则（ISP）。
本题考查面向对象分析中的类图、用例图。
【问题1】

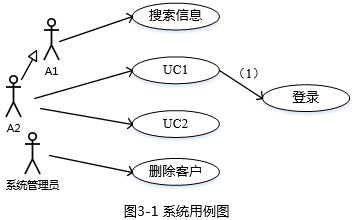

用例图中，A1可以搜索信息，A2由A1派生且A2参与了两个用例，根据题中的说明（1）和（2），可知A1为网络用户，A2为授权用户；由用例UC1和登录用例之间存在关系，可知UC1为更新信息，因为更新信息前必须登录，所以更新信息用例包含登录用例，它们之间的关系为include。
【问题2】
本问题查考类图。考查类图的层次结构和多重度。
首先根据C2和C5之间存在聚合关系，满足要求的类应该是客户与客户集，又因为其中C2为整体，C5为部分，所以C2为客户集，C5为客户信息。
又因为图中更有两个非常明显的继承结构，即C3和C4继承与C1，且C1与C2是多对一的关系，根据C2为客户集，又因为说明（1）中任何网络用户都可以搜索客户信息，即C1为网络用户，由此很明显得出C3和C4在授权用户和系统管理员中选取。再由C4和C5之间的关联关系，且C5为客户信息，通过题意可以了解到客户信息是由其成为授权用户之后，自己发布与管理的，而管理员在此并未进行职责描述（管理员对客户的删除，可以通过其父类对客户集进行操作），可以不管他。用户C4显然就是授权用户，由此得出C3为管理员。由此（2）~（5）的多重度就显而易见，（2）为1，（3）为0…*，（4）为1，（5）为1。
【问题3】
候选类的选择运用了良性依赖原则“不会在实际中造成危害的依赖关系，都是良性依赖”和接口隔离原则（ISP）。ISP：使用多个专门的接口比使用单一的总接口要好。一个类对另外一个类的依赖性应当是建立在最小的接口上的。一个接口代表一个角色，不应当将不同的角色都交给一个接口。没有关系的接口合并在一起，形成一个臃肿的大接口，这是对角色和接口的污染。“不应该强迫客户依赖于它们不用的方法。接口属于客户，不属于它所在的类层次结构。”这个说得很明白了，再通俗点说，不要强迫客户使用它们不用的方法，如果强迫用户使用它们不使用的方法，那么这些客户就会面临由于这些不使用的方法的改变所带来的改变。
