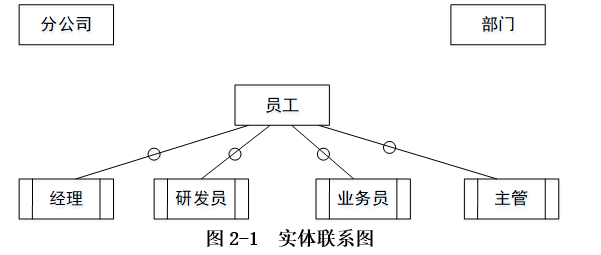

问题 某集团公司拥有多个分公司，为了方便集团公司对分公司各项业务活动进行有效管理，集团公司决定构建一个信息系统以满足公司的业务管理需求。【需求分析】1.分公司关系需要记录的信息包括分公司编号、名称、经理、联系地址和电话。分公司编号唯一标识分公司信息中的每一个元组。每个分公司只有一名经理，负责该分公司的管理工作。每个分公司设立仅为本分公司服务的多个业务部门，如研发部、财务部、采购部、销售部等。2.部门关系需要记录的信息包括部门号、部门名称、主管号、电话和分公司编号。部门号唯一标识部门信息中的每一个元组。每个部门只有一名主管，负责部门的管理工作。每个部门有多名员工，每名员工只能隶属于一个部门。3.员工关系需要记录的信息包括员工号、姓名、隶属部门、岗位、电话和基本工资。其中，员工号唯一标识员工信息中的每一个元组。岗位包括：经理、主管、研发员、业务员等。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图和关系模式(不完整)如图2-1所示:【关系模式设计】分公司（分公司编号，名称，（a），联系地址，电话）部门（部门号，部门名称，（b），电话）员工（员工号，姓名（c），电话，基本工资）【问题1】（4分）根据问题描述，补充4个联系，完善图2-1的实体联系图。联系名可用联系1、联系2、联系3和联系4代替，联系的类型为1:1、1:n和m:n（或1:1、1:*和*:*）。【问题2】（5分）根据题意，将关系模式中的空(a)-(c)补充完整。【问题3】（4分）给出“部门”和“员工”关系模式的主键和外键。【问题4】（2分）假设集团公司要求系统能记录部门历任主管的任职时间和任职年限，那么是否需要在数据库设计时增设一个实体？为什么？
选项
答案

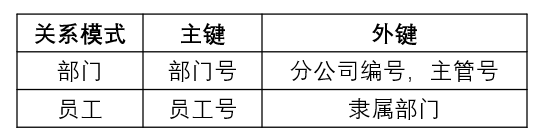

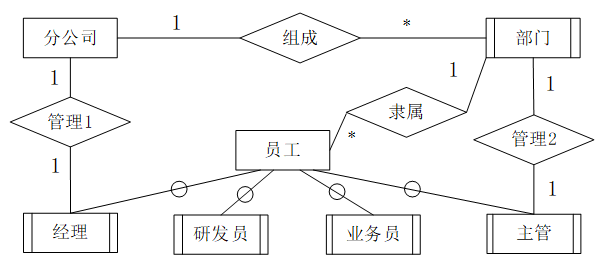

解析 【问题1】联系1：分公司：经理，1:1联系2：分公司：部门，1:*联系3：部门：主管，1:1联系4：部门：员工，1:*【问题2】（a）经理工号（b）分公司编号，主管号（c）隶属部门，岗位【问题3】部门主键：部门号；外键：分公司编号，主管号员工主键：员工号；外键：隶属部门【问题4】不需要增加新的实体，对于任职情况，可以将任职时间和任职年限放入联系的属性即可，将部门与主管的联系单独形成关系模式，任职（部门号，主管工号，任职时间，任职年限）。【问题1-3】根据题干描述，可以找到对应答案。“分公司关系需要记录的信息包括分公司编号、名称、经理、联系地址和电话。”（a）需要补充经理工号；“部门关系需要记录的信息包括部门号、部门名称、主管号、电话和分公司编号。部门号唯一标识部门信息中的每一个元组。”（b）需要补充分公司编号和主管号，且部门号唯一标识元组，为部门关系主键，其中分公司编号、主管号分别是分公司关系和员工关系的主键，所以在部门关系中为外键；同理，“员工关系需要记录的信息包括员工号、姓名、隶属部门、岗位、电话和基本工资。其中，员工号唯一标识员工信息中的每一个元组。”可知（c）空需补充隶属部门和岗位，其中员工号为主键，隶属部门为外键。【问题4】不需要增加新的实体，对于任职情况，可以将任职时间和任职年限放入联系的属性即可，将部门与主管的联系单独形成关系模式，任职（部门号，主管工号，任职时间，任职年限）。
