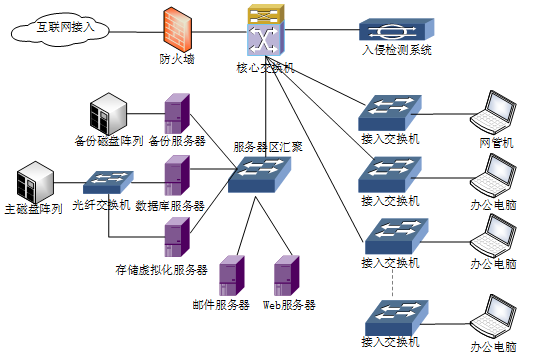

问题 图2-1是某互联网企业网络拓扑，该网络采用二层结构，网络安全设备有防火墙、入侵检测系统，楼层接入交换机32台，全网划分17个VLAN，对外提供Web和邮件服务，数据库服务器和邮件服务器均安装CentOS操作系统（Linux平台），Web服务器安装Windows 2008操作系统。图2-1【问题1】（6分）SAN常见方式有FC-SAN和IP SAN，在图2-1中，数据库服务器和存储设备连接方式为（1），邮件服务器和存储设备连接方式为（2）。虚拟化存储常用文件系统格式有CIFS、NFS，为邮件服务器分配存储空间时应采用的文件系统格式是（3），为Web服务器分配存储空间应采用的文件系统格式是（4）。【问题2】（3分）该企业采用RAID5方式进行数据冗余备份。请从存储效率和存储速率两个方面比较RAID1和RAID5两种存储方式，并简要说明采用RAID5存储方式的原因。【问题3】（8分）网络管理员接到用户反映，邮件登录非常缓慢，按以下步骤进行故障诊断：1．通过网管机，利用（5）登录到邮件服务器，发现邮件服务正常，但是连接时断时续。2．使用（6）命令诊断邮件服务器的网络连接情况，发现网络丢包严重，登录服务器区汇聚交换机S1，发现连接邮件服务器的端口数据流量异常，收发包量很大。3．根据以上情况，邮件服务器的可能故障为（7），应采用（8）的办法处理上述故障。(5)～(8)备选答案：(5)A．ping?B．ssh?C．tracert?D．mstsc(6)A．ping?B．telnet?C．tracet?D．netstat(7)A．磁盘故障B．感染病毒C．网卡故障D．负荷过大(8)A．更换磁盘B．安装防病毒软件，并查杀病毒C．更换网卡D．提升服务器处理能力【问题4】（3分）上述企业网络拓扑存在的网络安全隐患有：（9）、（10）、（11）。(9)~(11)备选答案A．缺少针对来自局域网内部的安全防护措施B．缺少应用负载均衡C．缺少流量控制措施D．缺少防病毒措施E．缺少Web安全防护措施F．核心交换机到服务器区汇聚交换缺少链路冗余措施G．VLAN划分太多
选项
答案
解析 【问题1】（每空1.5分，共6分）
（1）FC?SAN
（2）IP?SAN
（3）NFS
（4）CIFS
【问题2】（共3分）
RAID1只是做磁盘镜像，存储效率RAID1只有50%，没有提高存储性能，RAID5存储效率是（N-1）/N，其中N是磁盘数目，在RAID5上，读/写指针可同时对阵列设备进行操作，提供了更高的存储性能。
【问题3】（每空2分，共8分）
（5）B
（6）A
（7）B
（8）B
【问题4】（每空1分、共3分）
（9）A
（10）D
（11）E
【问题1】（6分）
从效率上看，FC SAN明显高于IP SAN，因此FC SAN更加适合于对效率敏感的应用，例如对性能要求很高的数据库应用，而IP SAN则主要应用到对性能和效率要求不高的环境中，例如OA，文档处理，多媒体环境等
虚拟化存储常用文件系统格式有CIFS、NFS，由于邮件服务器是Linux系统分配存储空间时应采用的文件系统格式是NFS，为Web服务器分配存储空间应采用的文件系统格式是CIFS。
【问题2】（3分）
RAID1只是做磁盘镜像，存储效率RAID1只有50%，没有提高存储性能，RAID5存储效率是（N-1）/N，其中N是磁盘数目，在RAID5上，读/写指针可同时对阵列设备进行操作，提供了更高的存储性能。
【问题3】（8分）
网络管理员接到用户反映，邮件登录非常缓慢，按以下步骤进行故障诊断：
1.通过网管机，利用SSH登录到邮件服务器，因为是Linux系统，发现邮件服务正常，但是连接时断时续。
2．使用PING命令诊断邮件服务器的网络连接情况，发现网络丢包严重，登录服务器区汇聚交换机S1，发现连接邮件服务器的端口数据流量异常，收发包量很大。
3．根据以上情况，邮件服务器的可能故障为感染病毒，应采用安装防病毒软件，并查杀病毒的办法处理上
【问题4】（3分）
请参考答案。
