  3. 某单位网络结构如图4-1所示，其中维护部通过DDN专线远程与总部互通。 【

某单位网络结构如图4-1所示，其中维护部通过DDN专线远程与总部互通。 【

免费题库2022-08-02  22

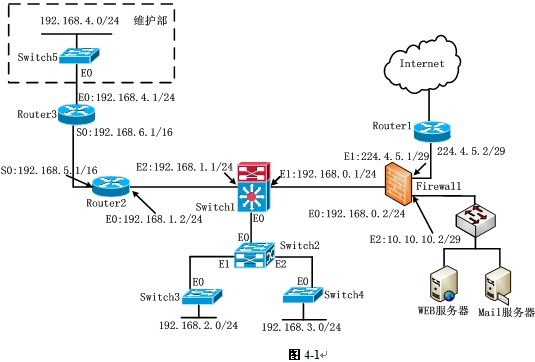

问题 某单位网络结构如图4-1所示，其中维护部通过DDN专线远程与总部互通。【问题1】（3分）核心交换机Switch1的部分配置如下，请根据说明和网络拓扑图完成下列配置。.....Switch1(config)#interface?E1Switch1(config-if)#ip address 192.168.0.1 255.255.255.0Switch1(config-if)#no shutdownSwitch1(config)#interface?E2Switch1(config-if)#ip address 192.168.1.1 255.255.255.0Switch1(config-if)#no shutdownSwitch1(config)#interface vlan 3Switch1(config-if)#ip address 192.168.2.1 255.255.255.0Switch1(config-if)#no shutdownSwitch1(config)#interface vlan 4Switch1(config-if)#ip address 192.168.3.1 255.255.255.0Switch1(config-if)#no shutdown.....Switch1(config-router)#ip route 0.0.0.0 0.0.0.0（1）Switch1(config)#ip route（2）255.255.255.0（3）.....【问题2】（3分）根据网络拓扑和需求说明，完成汇聚交换机Switch2的部分配置Switch2(config)#interface fastEthernet 0/0Switch2(config-if)#switchport mode（4）Switch2(config-if)#no shutdownSwitch2(config)#interface fastEthernet 0/1Switch2(config-if)#switchport mode（5）Switch2(config-if)#switchport access（6）Switch2(config-if)#no shutdown【问题3】（9分）根据网络拓扑和需求说明，完成（或解释）路由器router2的部分配置。…R2(config-if)#interface ethernet0R2(config-if)#ip address（7）（8）R2(config-if)#no shutdownR2(config-if)#interface Seria10R2(config-if)#ip address（9）（10）R2(config-if)#no shutdown...R2(config)#ip route 0.0.0.0 0.0.0.0（11）R2(config)#ip route（12）255.255.255.0（13）R2(config)#snmp-server community publicr ro//（14）R2(config)#snmp-server community publicw rw//（15）.....【问题4】(5分)按照图4-1所示，设置防火墙各接口IP地址，并根据配置说明，完成下面的命令。PIX(config)#interface ethernet0 autoPIX(config)#interface ethernetl 100 fullPIX(config)#interface ethernet2 100 fullPIX(config)#ip address outside（16）（17）//设置外网接口IPPIX(config)#ip address inside 192.168.0.2 255.255.255.0//设置内网接口IPPIX(config)#ip address dmz（18）255.255.255.248//设置DMZ接口IPPIX(config)#global(outside)1 224.4.5.1-224.4.5.6//指定公网地址范围，定义地址池PIX(config)#（19）//表示内网的所有主机都可以访问外网PIX(config)#route outside 0 0（20）//设置默认路由
选项
答案
解析 【问题1】（3分）
（1）192.168.0.2
（2）192.168.4.0
（3）192.168.1.2
【问题2】（3分）
（4）trunk
（5）access
（6）vlan 3
【问题3】（9分）
（7）192.168.1.2
（8）255.255.255.0
（9）192.168.5.1
（10）255.255.0.0
（11）192.168.1.1
（12）192.168.4.0
（13）192.168.6.1
（14）设置snmp-server的只读团体名为publicr
（15）设置snmp-server的读写团体名为publicw
【问题4】（5分）
（16）224.4.5.1
（17）255.255.255.248
（18）10.10.10.2
（19）nat(inside)1 0 0或nat（inside）1 0.0.0.0 0.0.0.0
（20）224.4.5.2
【问题1】
考查核心交换机静态路由、默认路由的配置。这里不作过多赘述。
【问题2】
考查交换机trunk、静态vlan的配置。Switch2的f0/0接口接switch1，承载了192.168.2.0和192.168.3.0网络的流量，应该设置为trunk模式。而f0/1接口接了switch3，switch3下的主机节点隶属于192.168.2.0，根据问题1中switch1的配置，192.168.2.0属于vlan 3，所以switch2的f0/1口应该是access模式，隶属于vlan 3。
【问题3】
此题考查路由器接口ip、静态/默认路由、开启snmp服务、设置网络管理共同体名权限的配置。这里不作过多赘述。
【问题4】
考查PIX防火墙的常规配置。关于PIX防火墙的配置已经在历年试题中出现了多次，需要重点掌握。
PIX(config)#interface ethernet 0?auto//设置e0口自适应方式
PIX(config)#interface ethernetl 100full//设置e1口全双工方式
PIX(config)#interface ethernet2 100full//设置e1口全双工方式
PIX(config)#ip address outside?224.4.5.1 255.255.255.248//设置外网接口IP
PIX(config)#ip address inside 192.168.0.2 255.255.255.0//设置内网接口IP
PIX(config)#ip address dmz 10.10.10.2 255.255.255.248//设置DMZ接口IP
PIX(config)#global(outside)1 224.4.5.1-224.4.5.6//指定公网地址范围，定义地址池
PIX(config)#nat(inside)1 0.0.0.0 0.0.0.0//表示内网的所有主机都可以访问外网PIX(config)#route outside 0 0 224.4.5.2//设置默认路由
