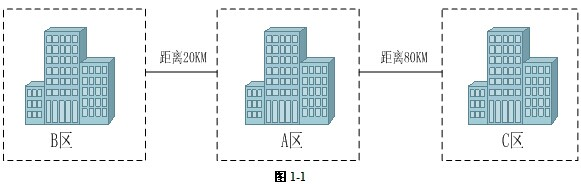

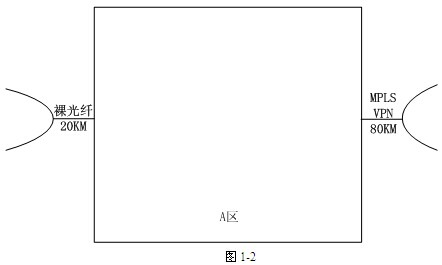

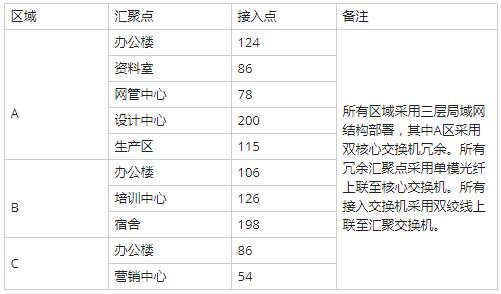

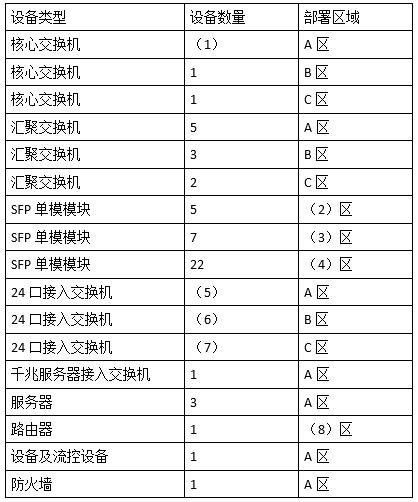

问题 阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。某单位计划部署园区网络，该单位总部设在A区，另有两个分部分别设在B区和C区，各个地区之间的距离分部如图1-1所示。该单位的主要网络业务需求在A区，网络中心及服务器机房亦部署在A区；B区的网络业务流量需求远大于C区；C区虽然业务量小，但是网络可靠性高。根据业务需求，要求三个区的网络能够互联互通并且都能访问互联网。同时基于安全考虑，该单位要求采用一套认证设备进行身份认证和上网行为管理。【问题1】（6分）为保障业务需求，该单位采用两家运营商接入Internet。根据题目需求，回答以下问题：1.两家运营商的Internet接入线路应部署在哪个区？为什么？2.网络运营商提供了MPLSVPN和千兆裸光纤两种互联方式，哪一种可靠性高？为什么？3.综合考虑网络需求及运行成本，AB区之间与AC区之间分别采用上述哪种方式进行互联？【问题2】（8分）该单位网络部署接入点情况如表1-1所示。表1-1根据网络部署需求，该单位采购了相应的网络设备，请根据题目说明及表1-1,确定表1-2所示的设备数量及合理的部署位置（注：不考虑双绞线的距离限制）》表1-2【问题3】（6分）根据题目要求，在图1-2的方框中画出该单位的A区网络拓扑示意图（汇聚层以下不画）。
选项
答案

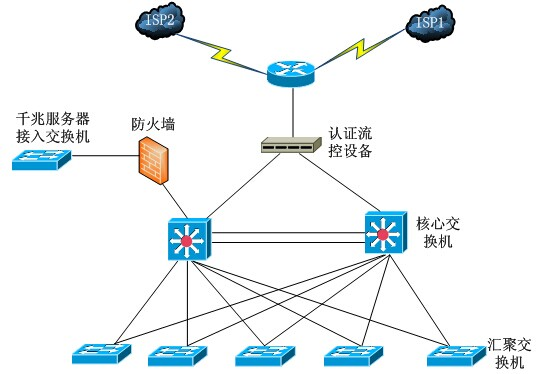

解析 【问题1】（6分）1.A区。A区是网络中心，B区和C区接入Internet流量都需要经过A区。2.MPLS-VPN可靠性高，线路有冗余3.AB区之间用裸光纤，AC之间用MPLS VPN方式。因为B区的业务流量需求远大于C区，需要高带宽，且裸光纤传输带宽远大于MPLS VPN。但远距离较远裸光纤的话，成本较大，所以对于AC之间业务流量小，二者相距80KM，出于成本考虑，用MPLS VPN更合适。【问题2】（8分）（1）2（2）C（3）B（4）A（5）28（6）20（7）7（8）A【问题3】（6分）【问题1】1、A区是网络中心和服务器机房部署区域，便于维护整个企业网络。三个区域的网络能够互联互通且都能访问因特网，且接入方式部署在中间A区，ABC区之间总体跨越里程距离最短，总体成本最小。2、千兆裸光纤是物理链路，当其链路出现故障时，互联业务就会出现中断。而MPLS VPN是逻辑链路，当单个物理链路出现故障时，只要其他链路可达，业务是不会受到影响的。3、AB区之间用裸光纤，AC之间用MPLS VPN方式。因为B区的业务流量需求远大于C区，需要高带宽，且裸光纤传输带宽远大于MPLS VPN。但远距离较远裸光纤的话，成本较大，所以对于AC之间业务流量小，二者相距80KM，出于成本考虑，用MPLS VPN更合适。【问题2】A区采用双核心交换机冗余，其核心交换机数量为2台。A区汇聚交换机为5台，单模光纤双线冗余至核心交换机，对单模模块的数量要求在10个以上，考虑到A区双核心之间的以太网通道，以及A区防火墙、认证与流控设备、出口路由器之间的光纤互联，A区所需要的光纤模块是最多的。B区3台汇聚交换机，所要求的单模光纤模块数量次之，C区2台汇聚交换机所要求单模光纤模块数量最少。A区共124+86+78+200+115=603个信息点，每个接入层交换机会用掉1个端口连接汇聚层交换机，那么A区任何一台24口接入接入层交换机能接主机的端口数量为23个，所以A区需要的接入层交换机数量为124/23+86/23+78/23+200/23+115/23=28台。同理B区接入层交换机数量为20台,路由器作为互联设备，C区需要7台。应该放置在A区。【问题3】A区采用双核心，汇聚层可采用单模光纤双线冗余上联至两台核心交换机，核心交换机之间可通过以太网通道技术以提高带宽和链路备份。核心交换机可直接连入防火墙，防火墙通过千兆服务器接入交换机保障服务器区域的安全。双核心交换机共两条光纤连接认证与流控设备，最后由认证与流控设备连接出口路由器，出口路由器采用双ISP互联方式进入Internet。
