  3. 阅读以下说明，回答问题1至问题4，【说明】某企业的网络拓扑结构如图4-1所示

阅读以下说明，回答问题1至问题4，【说明】某企业的网络拓扑结构如图4-1所示

最全题库2022-08-02  81

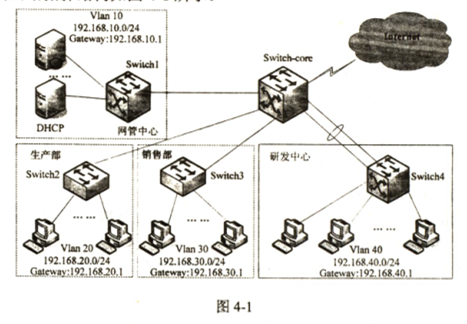

问题 阅读以下说明，回答问题1至问题4，【说明】某企业的网络拓扑结构如图4-1所示由于该企业路由设备数量较少，为提高路由效率，要求为该企业构建基于静态路由的多层安全交换网络。根据要求创建4个VLAN分别属于网管中心、生产部、销售部以及研发中心，各部门的VLAN号及IP地址规划如图4-1所示。该企业网采用三层交换机?Switch-core为核心交换机，Switch-core与网管中心交换机Switch1和研发中心交换机Switch4采用三层连接，Switch-core与生产部交换机Switch2及销售部交换机Switch3采用二层互联。各交换机之间的连接以及接口IP地址如表4-1所示。【问题1] 随着企业网络的不断发展，研发中心的上网计算机数急剧增加，在高峰时段研发中心和核心交换机之间的网络流量非常大，在不对网络进行大的升级改造的前提下，网管人员采用了以太信道（或端口聚合）技术来增加带宽，同时也起到了(1)和(2)的作用，保证了研发中心网络的稳定性和安全性。? 在两台交换机之间是否形成以太信道，可以用协议自动协商。目前有两种协商协议：?一种是(3)，是Cisco私有的协议；另一种是(4) ，是基于IEEE 802.3ad标准的协议。 (3)、(4)备选答案：? A.端口聚合协议(PAgP)? B.多生成树协议(MSTP)? C．链路聚合控制协议(LACP)(2)配置研发中心交换机Switch4?Switch4#config terminal?Switch4(config)#interface port-channel 10?Switch4(config-if)#no switchport?Switch4(config-if)#ip address(15)?Sw:itch4(config-if)#no shutdown?Switch4(config-if)#exit?Switch4(config)#interface range fastEthemet0/1-4 //选择配置的物理接口?Switch4(config-if-range)#no switchport?Switch4(config-if-range)#no ip address?…?Switch4(config-if-range)#no shutdown?Switch4(config-if-range)#exit?Switch4(config)# (16) //配置默认路由?Switch4(config)#vlan 40?Switch4(config-vlan)#name yfl0?Switch4(config-vlan)#exit?Switch4(config)# (17) //开启该交换机的三层路由功能?Switch4(config)#interface vlan 40?Switch4(config-if)#ip address 192.168.40.1 255.255.255.0?Switch4(config-if)#exit?Switch4(config)#interface range fastEthemet0/5-20?Switch4(config-if-range)#switchport mode access?… Switch4(config-if-range)#(18) //退回特权模式
选项
答案
解析 答案：1.负载均衡2.链路冗余,A,C

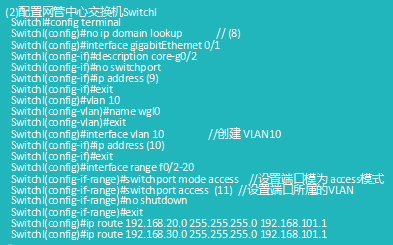

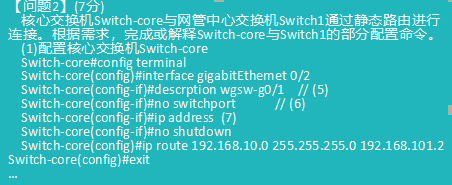

答案：5.给接口添加一个描述，6.关闭交换功能，开启路由功能 7.192.168.101.1 255。255.255.0
答案：8.关闭名字解析
9.192.168.102.1 255.255.255.0
10.192.168.10.1 255.255.255.0  11 vlan 10

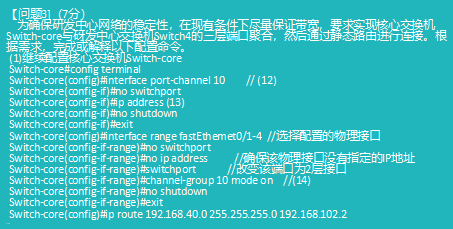

答案：12.创建编号为10的通道,并计入通道接口配置模式
13.192.168.102.1 255.255.255.0
14.设置通道10的模式为ON
15.192.168.102.2  255.255.255.0
16.Ip route 0.0.0.0 0.0.0.0 192.168.102.1
17.Ip routing  18.end

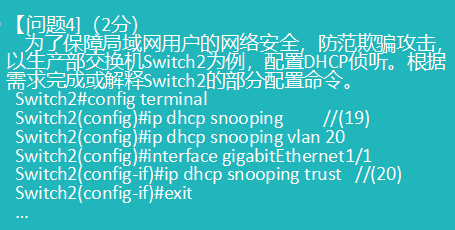

答案：19.打开dhcp侦听
20.将接口G1/1设置为信任端口
