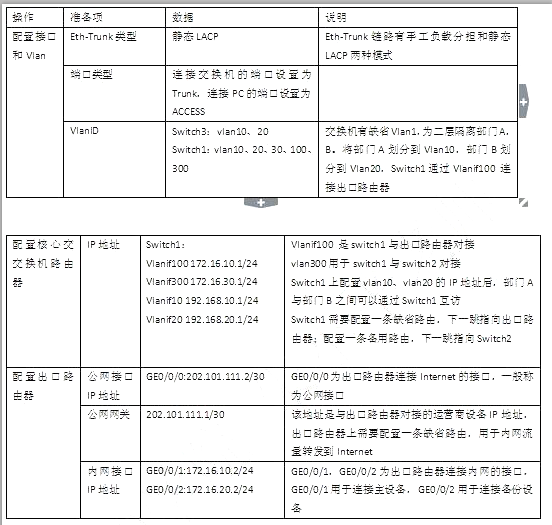

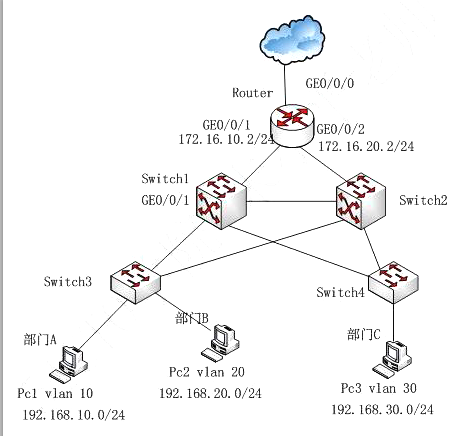

问题 阅读以下说明，回答问题1至问题3，【说明】某园区组网方案如图1-1所示，数据规划如表1-1内容所示。【问题1】以Switch3为例配置接入层交换机，补充下列命令片段。(1)[HUAWEI] sysname Switch3[Switch3] vlan batch (2)[Switch3] interface GigabitEthernet 0/0/3[Switch3-GigabitEthernet0/0/3] port link-type (3)[Switch3-GigabitEthernet0/0/3] port trunk allow-pass vlan 10 20[Switch3-GigabitEthernet0/0/3] quit[Switch3] interface GigabitEthernet 0/0/1[Switch3-GigabiEthernet0/0/1] port link-type (4)[Switch3-GigabitEthernet0/0/1] port default vlan 10[Switch3-GigabitEthernet/0/1] quit[Switch3] stp bpdu-protection【问题2】以Switch1为例配置核心层交换机，创建其与接入交换机、备份设备以及出口路由器的互通VLAN,补充下列命令image.png【问题3】如果配置静态路由实现网络互通，补充在Switch1和Router上配置的命令片段。[Switch1] ip route-static (9) /默认优先级[Switch1] ip route-static 0.0.0.0 0.0.0.0 172.16.30.2 preference 70[Router] ip route-static (10) /默认优先级[Router] ip route-static 192. 168.10.0 255.255.255.0 172.16.10.1[Router] ip route-static 192.168. 10.0 255.255.255.0 172.16.20.1 preference70[Router] ip route-static 192.168.20.0 255.255.255.0 172.16.10.1[Router] ip route-static 192.168.20.0 255.255.255.0 172.16.20.1 preference70
选项
答案
解析 【问题1】（1）system-view （2）10 20  （3）trunk  （4） access
【问题2】 （5） 10 20 30 100 300 （6） vlan 10 20 （7）172.16.10.1  24 或者172.16.10.1 255.255.255.0  （8）172.16.30.1 24 或者172.16.30.1 255.255.255.0
【问题3】（9）0.0.0.0 0.0.0.0 172.16.10.2  （10） 0.0.0.0 0.0.0.0 202.101.111.1

【问题1】命令填空，一定要充分利用上下文之间的关系。【问题2】还是根据上下文和表格中的地址参数，直接填写即可。【问题3】还是根据上下文和表格中的地址参数，直接填写即可。
