下图是一个网络工程使用的PERT图，则该工程的关键路径是（ ）；整个项目的最短工

题库2022-08-02  105

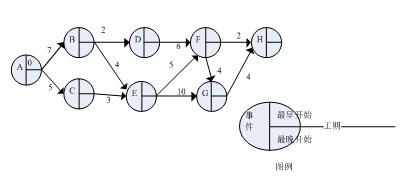

问题 下图是一个网络工程使用的PERT图，则该工程的关键路径是（ ）；整个项目的最短工期为（请作答此空）；A.17B.18C.24D.25
选项 A.17
B.18
C.24
D.25
答案 D
解析 根据关键路径的定义可知，最长的路径就是关键路径，因此图中任务流ACEGH的持续时间是5+3+10+4=22，其余的路径依此类推，可分别得到任务流ABEGH的持续时间是25，ABEFGH的持续时间是24，ABEFH的持续时间是18，ABDFGH的持续时间是23，ABDFH的持续时间是17。所以项目关键路径长度为25，也就是整个项目的最短工期了，关键路径就是ABEGH。路径ABEGH是关键路径，因此G在关键路径上，G可以推迟的时间为0.
