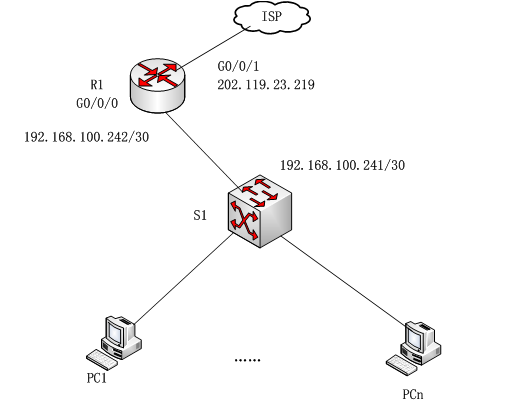

  3. 阅读以下说明，回答问题1 至问题2， 【说明】 某公司网络拓扑图如图4-1 所示

阅读以下说明，回答问题1 至问题2， 【说明】 某公司网络拓扑图如图4-1 所示

最全题库2022-08-02  29

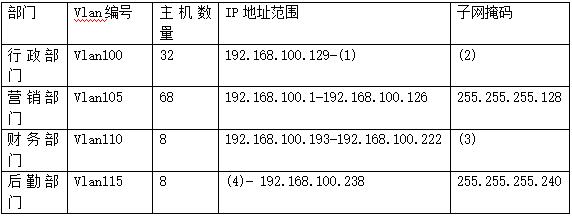

问题 阅读以下说明，回答问题1 至问题2， 【说明】 某公司网络拓扑图如图4-1 所示。【问题 1】 为了便于管理公司网络，管理员根据不同部门对公司网络划分了 VLAN，VLAN 编号及 IP 地址规划如表 4-1 所示，考虑到公司以后的发展，每个部门的 IP 地址规划均留出了一定的余量，请根据需求，将下表补充完整。公司计划使用 24 接口的二层交换机作为接入层交换机，根据以上主机数量在不考虑地理位置的情况下，最少需要购置（5 ）台接入层交换机。 【问题二】 公 司 申 请 了 14 个 公 网 IP 地 址 ， 地 址 范 围 为 202.119.25.209-202.119.25.222, 其 中 ，202.119.25.218-202.119.25.222 作为服务器和接口地址保留，其他公网 IP 地址用于公司访问Internet。公司使用 PAT 为营销部门提供互联网访问服务。请根据描述，将下面配置代码补充完整。image.png[Huawei] (6) R1 [R1]user-interface (7) //进入 console 用户界面视图 [R1-ui-console0]authentication-mode (8) Please configure the login password (maximum length 16):huawei [R1-ui-console0]quit [R1]int GigabitEthernet，0/0/0 [R1-GigabitEthernet0/0/0]ip address 192.168.100.242 255.255.255.252 [R1-GigabitEthernet0/0/0] (9) [R1] (10) 2000 [R1-acl-2000] (11) 5 permit source 192.168.100.0 (12) [R1-acl-basic-2000]quit [R1]nat address-group 1 (13) 202.119.25.217 [R1]interrface GigabitEthemet 0/0/1 [R1-GigabitEthemet 0/0/1]ip address (14) 255.255.255.240 [R1-GigabitEthemet 0/0/1] (15) outbound 2000 address-group 1 [R1]rip [R1-rip-1]version 2 [R1-rip-1]network 192.168.100.0 交换机配置略……
选项
答案
解析 问题1:
(1) 192.168.100.190  （2） 255.255.255.192
（3）255.255.255.224  (4) 192.168.100.225   （5） 6台
问题2
（6）sysname  （7） console 0 （8）password
（9）quit  （10） acl  （11）rule  （12） 0.0.0.127
（13） 202.119.25.209  （14）202.119.25.219  （15） nat
