  3. 某公司内部网络如图所示。公司要求在上班时间（8:00至17:30）才能允许vla

某公司内部网络如图所示。公司要求在上班时间（8:00至17:30）才能允许vla

免费题库2022-08-02  31

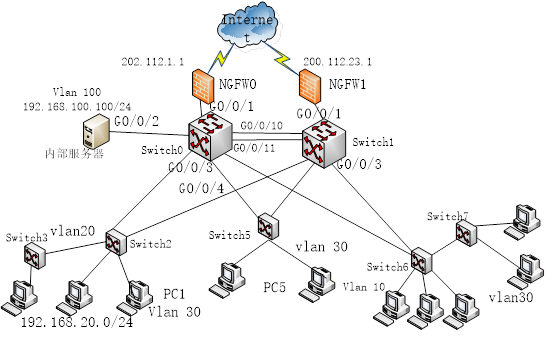

问题 某公司内部网络如图所示。公司要求在上班时间（8:00至17:30）才能允许vlan10访问公司内部服务器（IP地址为192.168.100.100 /24），vlan20禁止访问内部服务器，但是可以可以随时访问Internet。 Vlan 30不作限制。 Vlan 100作为服务器使用的vlan，vlan 200 用作连接防火墙的子网。为了提高网络的可靠性，设计了双核心和双防火墙，出口链路分别连接不同的运营商。问题1（14分）将设备配置补充完整交换机配置如下：＜HUAWEI> system-view[HUAWEI] sysname Switch1[Switch1] vlan batch 10 20 30 100 200[Switch1] interface gigabitethernet 0/0/3[Switch1-GigabitEthernet0/0/3] port link-type （1）[Switch1-GigabitEthernet0/0/3] port trunk allow-pass vlan （2）[Switch1-GigabitEthernet0/0/3] quit[Switch1] interface vlanif 20[Switch1-Vlanif20] ip address 192.168.20.1  （3）[Switch1-Vlanif20] quit[Switch1] interface Eth-Trunk1[Switch1-Eth-Trunk1] port link-type (4)[Switch1-Eth-Trunk1]port trunk allow-pass (5)[Switch1-Eth-Trunk1] quit[Switch1]interface GigabitEthernet0/0/10[Switch1-GigabitEthernet0/0/10] (6)[Switch1]interface GigabitEthernet0/0/11[Switch1-GigabitEthernet0/0/11]eth-trunk 1…# 配置8:00至17:30的周期时间段。[Switch1] time-range (7) 8:00 to 17:30  working-day  //配置ACL生效时间段[Switch1] acl 2002[Switch1-acl-adv-2002] rule (8) ip source 192.168.10.0  0.0.0.255  timerange  wk1[Switch1-acl-adv-2002] quit[Switch1] acl 3003[Switch1-acl-adv-3003] rule （9）ip source 192.168.20.0  0.0.0.255 destination 192.168.100.100 0.0.0.0 [Switch1-acl-adv-3003] quit…#生成树配置…[Switch1] stp region-configuration[Switch1-mst-region] (10)  gkys.com         //创建域名为gkys.com[Switch1-mst-region]  (11) 1 vlan 30        //创建实例与VLAN的对应关系[Switch1-mst-region] instance 2 vlan 10 to 20   //创建实例与VLAN的对应关系[Switch1-mst-region] active region-configuration[Switch1-mst-region] quit[Switch1] stp instance 1 (12)  //配置Switch1为MSTI1的根桥…. #VRRP配置＜NGFW0>system-view[NGFW0]interface Ethernet1/0/0[NGFW0-Ethernet1/0/0]ip address 202.112.1.1 255.255.255.0 [NGFW0-Ethernet1/0/0]quit[NGFW0]interface Ethernet2/0/0[NGFW0-Ethernet2/0/0]ip address 192.168.200.1 255.255.255.0 [NGFW0-Ethernet2/0/0]vrrp  (13)  192.168.200.100       //配置备份组1的虚拟网关地址[NGFW0-Ethernet2/0/0]vrrp vrid 1 (14) 120  //配置NGFW0在备份组1中的优先级为120[NGFW0- Ethernet2/0/0]vrrp vrid 2 virtual-ip 192.168.200.200       //配置备份组2的虚拟网关地址[NGFW0- Ethernet2/0/0]quit…..问题2（2分）关于ACL匹配规则的说法正确的是（15）A．系统通常从ACL中编号最小的规则开始查找B.如果匹配上了permit规则，则继续查找规则，直到返回ACL匹配结果为：匹配（允许）。C.如果匹配上了deny规则，则继续查找规则，直到返回ACL匹配结果为：匹配（拒绝）。D. 如当前规则未匹配上，则停止查找返回ACL匹配结果为：不匹配。问题3(2分)：下面是交换机上运行STP的端口的Display信息显示，请根据这些配置信息，判断该端口的角色为（16）[Switch1]display stp interface g 0/0/3Port 0/0/3 (GigabitEthernet0/0/3) of bridge is ForwardingPort spanning tree protocol: enabledPort role: Designated PortPort path cost: 200Port priority: 128Designated bridge ID(Pri.MAC): 4096.00e0-fc41-4259The Port is a non-edged portConnected to a point-to-point LAN segmentMaximum transmission limit is 3 Packets / hello timeTimes: Hello Time 2 sec, Max Age 20 secForward Delay 15 sec, Message Age 0BPDU sent: 4TCN: 2, RST: 2, Config BPDU: 0BPDU received: 806TCN: 0, RST: 11, Config BPDU: 795A. 该端口为根端口B. 该端口为指定端口C. 该端口为预备端口D. 以上说法都不正确问题4 （2分）如果在网络配置dhcP的相关配置如下： [Switch1]dhcp enable[Switch1]interface vlanIf 100[Switch1-VLANif100]dhcp select relay[Switch1-VLANif100]dhcp Relay server-select dhcp group1对于此台交换机上的配置描述不正确的是（17）A. 默认情况下配置DHCP服务器和DHCP delay都必须开启DHCP服务。B. VLANIF 100接口对接收到的DHCP报文通过中继发送到外部DHCP Server。C. 为VLANIF 100接口指定DHCP服务器组为dhcp group 1。D.  默认dhcp group 1会自动添加网络中的DHCP服务器。
选项
答案
解析 问题1：
（1）trunk  （2）10  30（3）255.255.255.0 或者  24  (4) trunk (5) vlan  all (6) eth-trunk 1（7）wk1 （  8）permit  （9）deny（10）region-name （11）instance（12）root primary  （13） vrid 1 virtual-ip（14）priority
问题2：
A
问题3：
（16）.B问题4：
（17） D
【解析】
问题1：
参考上下文即可。
问题2：
华为ACL匹配时，更具如下规则处理：1.系统会从ACL中编号最小的规则开始查找。2.如果匹配上了permit规则，则停止查找规则，并返回ACL匹配结果为：匹配（允许）。3.如果匹配上了deny规则，则停止查找规则，并返回ACL匹配结果为：匹配（拒绝）。4.如果未匹配上规则，则继续查找下一条规则，以此循环。如果一直查到最后一条规则，报文仍未匹配上，则返回ACL匹配结果为：不匹配。
问题3：
从配置信息Port role: Designated Port可以看出是指定端口。
问题4：
1：创建DHCP 服务组＜Quidway> sys[Quidway] dhcp server group dhcpgroup1>>STEP 2：为DHCP服务组添加DHCP服务器[Quidway-dhcp-server-group-dhcpgroup1] dhcp-server 100.10.10.1[Quidway-dhcp-server-group-dhcpgroup1] dhcp-server 100.10.10.2[Quidway-dhcp-server-group-dhcpgroup1] quit服务器组需要手动添加。
