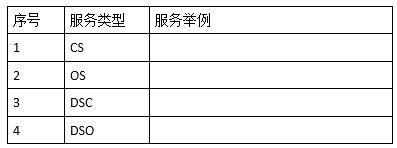

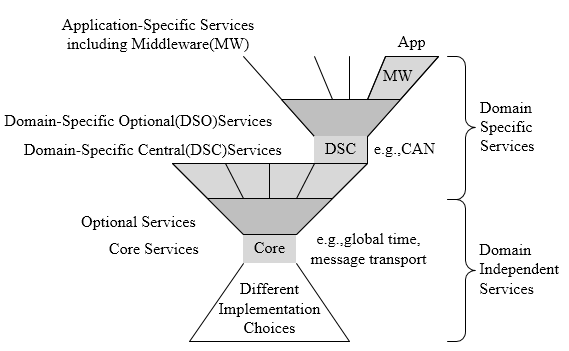

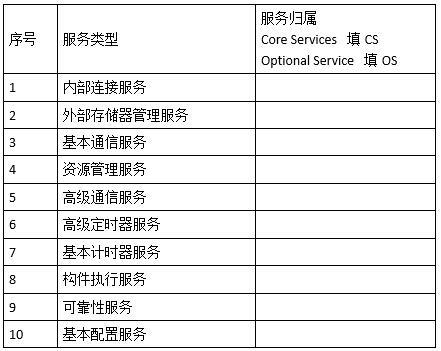

问题 在传统的嵌入式系统中，由于应用背景的不同，架构风格存在着差异。某公司长期从事各类嵌入式电子产品的研发工作，为了扩展业务，拟承担安全关键嵌入式产品的研制，为了统一本公司嵌入式产品的架构，以兼顾安全关键系统和非安全关键系统，公司领导层提出了采用国外近年新的跨领域嵌入式系统架构，新架构主要有6个特点：（1）面向构件化（2）开放式 （3）支持多种安全级别 （4）服务的层次化 （5）确定性核心（6）内部组合的标准化图3-1给出了跨领域嵌入式系统架构，图中CS表示领域无关的核心服务、OS表示领域无关的选择性服务、DSC表示领域相关的中心服务、DSO表示领域相关的选择性服务。该架构通常称为“腰”型架构，将嵌入式系统分为核心服务层、域服务层和应用服务层三个层次，实现了应用间相对无关性设计，架构的腰部为与领域无关的核心服务。图3-1 跨领域嵌入式系统架构【问题1】（8分）请用200字以内文字说明图3-1“腰”型架构的特点。【问题2】（10分）针对图3-1的“腰”部的核心层，表3-1中给出了10种服务，请判断这些服务中哪些属于核心服务（Core Services），哪些属于选择性服务（Optional Service），将结果填到表3-1中。表3-1  10种服务类归属CS/OS两类服务【问题3】（7分）该公司遵从图3-1定义的嵌入式架构风格，梳理了现有产品序列，定义了公司产品中涉及的软件主要包括以下4类：（1）基于分区化的嵌入式操作系统（如：VxWorks653）（2）存储管理部件（如：文件系统）（3）支持产品互联的多种网络协议部件（如：TCP/IP、ppp、CAN、1394等）（4）应用软件请根据你所掌握上述软件的相关知识，说明这些软件应归属图3-1中核心服务层、域服务层和应用服务层中的哪一层。并举例说明上述软件提供的服务中哪些归属于架构的OS、CS、DSC和DSO服务，填写表3-2。表3-2  4类服务的服务举例
选项
答案
解析 本题考查嵌入式系统新架构风格。
题目所涉及到的架构既然是一种新架构，那么必然大部分考生是未接触与使用过该架构的，所以在解题时，更多的是考查基本功与分析问题的能力。
【问题1】要求说明新架构的特点。从架构的示意图可知，架构是分层次的，所以它具备分层架构的一些特点，如：层与层之间进行了解耦，所以降低了耦合程度；上层可复用下层的功能。同时题目已明示，该架构有：面向构件化、开放式、支持多种安全级别、服务的层次化、确定性核心、内部组合的标准化等特点。
【问题2】要求分析给出的服务归属于哪种服务类型，这需要一定的经验，但同时也有技巧性。如，在题目给出的服务中，即有“基本***服务”也有“高级**服务”，这种情况，“基本***服务”必然是属于核心服务，而“高级**服务”属于选项服务。因为核心服务就有不可少的，最基本的服务的理念，而选择服务是可有可无的。依据该原则，已可解决半数问题。另外的服务类型则需要根据考生的经验进行判断。

【问题3】是把给出的软件产品进行分类，题目给出的分类有：核心服务层、域服务层和应用服务层。核心服务层对应着域无关的核心服务与选择服务，所以（1）（2）都属于这个层次，而（3）对应的是DSC层（配图中已标识），所以归属于域服务层，应用软件属于典型的应用服务层。
然后进一步划分，（1）属于CS，（2）属于OS，其中（4）应用软件是并不属于CS、OS、DSC、DSO这个范围，而是他们之上，所以无需填入。
