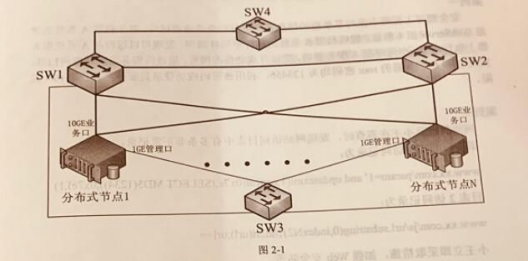

问题 图2-1为某数据中心分布式存储系统网络架构拓扑图，每个分布式节点均配置1块双端口10GE光口网卡和1块1GE电口网卡,SW3是存储系统管理网络的接入交换机，交换机SW1和SW2连接各分布式节点和SW3交换机,用户通过交换机SW4接入访问分布式存储系统。图2-1中,通过(1)技术将交换机SW1和SW2连接起来,从逻辑上组合成一台交换机,提高网络稳定性和交换机背板带宽；分布式节点上的2个10GE口采用(2)技术,可以实行存储节点和交换机之间的链路冗余和流量负载；交换机SW1与分布式节点连接介质应采用(3),SW3应选用端口速率至少为(4)bps的交换机,SW4应选用端口速率至少为(5)bps的交换机。
选项
答案
解析 （1）堆叠（2）链路聚合（3）多模光纤（4）1G（5）10G?
答案解析 :
从题干中我们可以看出，交换机SW1和SW2作为分布式存储节点的主要连接设备，要将这两台设备从逻辑上组合成一台交换机，并且要利用交换机的背板带宽，所能采用的方式只有堆叠。尽管两台交换机也可以通过级联的形式连接起来，但是这种连接方式下两台设备并不能提高稳定性和充分利用交换机背板带宽。分布式节点上的2个10GE口分别连接到交换机SW1和SW2，而这两台交换机通过堆叠变成了一台逻辑交换机，因此这2个端口要实现交换机之间的链路冗余和流量负载，最适合的方式就只能使用链路聚合。因为SW3是分布式存储节点的管理接口，而存储设备的管理接口是千兆，因此这个交换机应该选用端口速率至少为1千兆bps。因为SW4是用户接入的交换机，一端连接用户，另外一端连接SW1和SW2，这2个交换机使用的是万兆链路，为了让交换机下面的用户能够以较快的速度接入到分布式存储节点，最好是让该交换机端口速率达到1万兆。
