题库2022-08-02  30

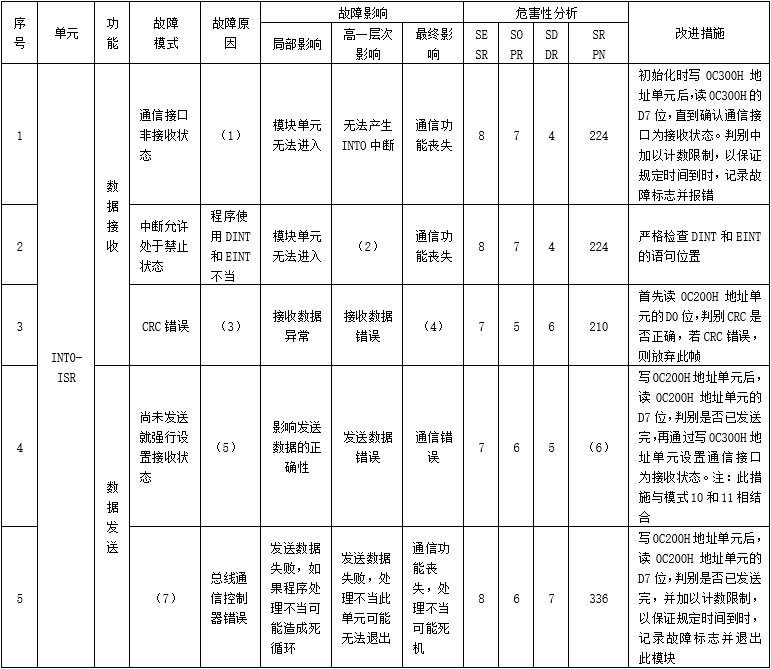

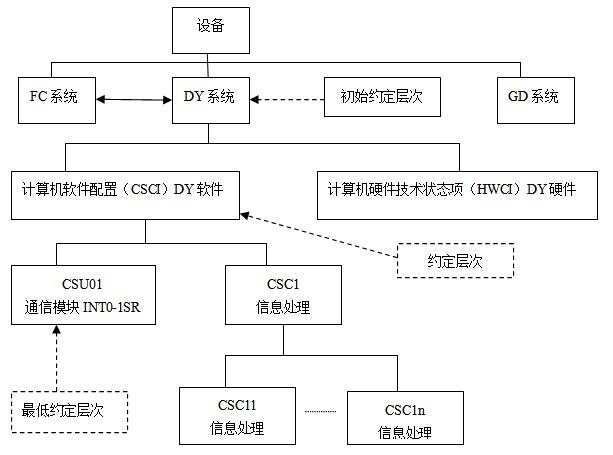

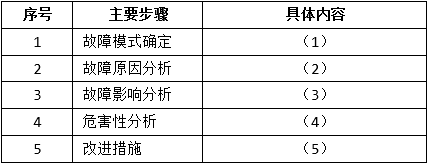

问题 故障（失效）模型影响分析FMEA是分析产品所有可能的故障模式及其可能产生的影响，并按每个故障模式产生影响的严重程度及其发生概率予以分类的一种归纳分析方法。近年来，FMEA方法已被广泛用于安全关键系统的嵌入式软件可靠性分析工作。某软件公司承担了一项通信软件的开发项目。该项目由FC系统、DY系统和GD系统组成，而DY系统（TMS320C25S）软件负责按系统的通信协议完成与FC系统的通信，图3-1给出了该通信软件的约定层次图。公司高层将项目交给王工程师，王工认为此项目是安全关键系统，安全等级应为Ⅱ类（致命的），因此应开展软件的FMEA分析。图3-1 某设备通信软件的约定层次图【问题1】（8分）    请阅读以下有关FMEA的描述，将恰当的内容填入（1）～（7）。    FMEA是FMA（故障模式分析）和FEA（故障影响分析）的组合，它对系统各种可能的风险进行评价、分析后，在现有技术的基础上消除这些风险或将这些风险降低到可接受的水平。为达到最佳效益，FMEA必须在产品研制初期进行。    FMEA实际是一组系列化的活动，其主要活动包括：（1）__________；（2）__________；（3）__________。    由于产品故障可能与设计、制造过程、使用、承包商/供应商以及服务有关，因此FMEA又细分为（4）FMEA、（5）FMEA、（6）FMEA和（7）FMEA四类。【问题2】（10分）从图3-1可以看出，CSU01信模块是该项目的关键模块，主要功能定义为：总线通信控制器自动完成一帧数据的接收，存入数据缓冲区，并产生中断(INT0)通知CPU从数据缓冲区中读取数据；CPU读完数据后，将准备好的发送数据写至数据缓存区，写完后通知总线通信控制器自动完成一帧数据的发送。CRC校验由外部电路完成判别，其结果通过数据线上的相应位进行标识。针对CSU01通信模块，简要描述实施FMEA的具体内容，填写完成表3-1的（1）～（5）。                        表3-1 CSU01通信模块FMEA步骤的主要内容【问题3】（7分）表3-2给出针对该项目的CSU01通信模块的软件故障（失效）模型影响分析FMECA表（局部），请根据此题描述情况填写表3-2中的（1）~（7）。注：表3-2中的SRPN（软件风险优先数）=SESR（软件故障模式的严酷度等级）×SOPR（软件故障模式的发生概率等级）×SDDR（软件故障模式的被检测难度等级）。                                                            表3-2 通信模块INT0-ISR的软件FMECA表（局部）
选项
答案
解析 【问题1】
（1）找出产品/过程中潜在的故障模式
（2）根据相应的评价体系对找出的潜在故障模式进行风险量化评估
（3）列出故障起因/机理，寻找预防或改进措施
（4）设计
（5）过程
（6）使用
（7）服务
【问题2】
（1）根据通信协议，可按接收数据功能和发送数据功能分别确定故障模式
（2）故障原因分为总线通信控制器原因、对方发送的原因和自身程序的原因
（3）针对每个故障模式分析基对本模块直至整个DY系统造成的影响
（4）采用风险优先数RPN方法进行该通信模块的危害性分析
（5）根据以上故障模式、原因、影响及危害性的分析结果，综合考虑故障的影响及SRPN值等情况，对每个故障模式制定了相应的改进措施。
【问题3】
（1）程序写0C300H地址单元不当
（2）无法响应INT0中断
（3）线路误码
（4）通信错误
（5）程序控制错误
（6）210
（7）数据发送始终不成功数据发送始终不成功
