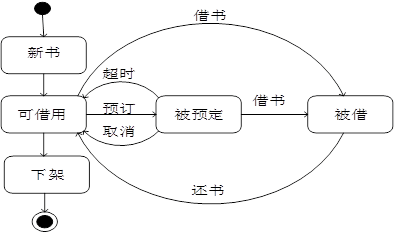

UML提供了各种图来描述建模过程,下图所示的UML图是一个( )。
A.活动图B.状态图C.用例图D.序列图
选项
A.活动图
B.状态图
C.用例图
D.序列图
答案
B
解析
本考题考查的知识点为统一建模语言基础知识。
UML提供了以下9种主要的图来对待系统进行建模:
1.用例图:用例模型描述的是外部执行者(Actor)所理解的系统功能,用于需求分析阶段。
2.类图:描述类和类之间的静态关系。不仅显示信息的结构,同时还描述了系统的行为。
3.对象图:类图的一个实例。与类图的图形表示相似。展示了一组对象及它们之间的关系。
4.顺序图:用来描述对象之间动态的交互关系,着重体现对象间传递的时间顺序。反映系统的动态关系。
5.协作图:用于描述相互合作的对象间的交互关系和链接关系。
6.状态图(statediagram):展现一个状态机,它由状态、转移、事件和活动组成。状态图展现了对象的动态视图。它对于接口、类或协作的行为建模尤为重要,而且它强调事件导致的对象行为,这非常有助于对反应式系统建模。
7.活动图:表示系统中各种活动的次序,可以用来描述用例的工作流程。也可以用来描述类中某个方法的操作行为。
8.构件图:可以有效显示一组构件,以及它们之间的逻辑关系。构件图通常包括构件、接口,以及各种关系。
9.部署图:也称为实施图,构件图是说明构件之间的逻辑关系,而部署图描述系统硬件的物理拓扑结构,以及在此结构上执行的软件。
