问题 如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框：在导线框右侧有一宽度为d（d>L）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。导线框以某一初速度向右运动。t=0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。下列v-t图像中，可能正确描述上述过程的是（  ）。

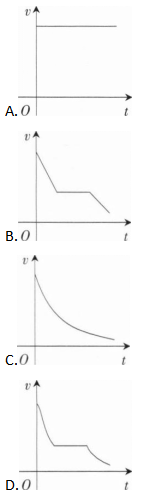

选项
答案 D
解析 根据楞次定律，导线框在刚进入磁场区域时，所受到的安培力会阻碍其进入磁场，所以在一段时间内导线框做减速运动．由于合外力是安培力，而安培力与感应电流大小成正比．感应电流大小则与导线框切割磁感线速率成正比，显然，导线框做变减速运动；导线框完全进入磁场区域后，穿过的磁通量不再变化，所以是做匀速运动；在离开磁场区域过程中，由于楞次定律，导线框受到的安培力会阻碍其离开磁场区域，同进入磁场的过程类似，导线框做变减速运动，加速度逐渐减小。D项正确。
