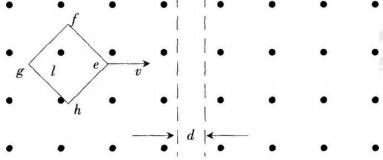

问题 如图 所示，在宽度为 d 的无磁场区域的左右两侧，存在磁感应强度大小相同、方向垂直纸面向外的磁场，边 长ι为 2d 的正方形金属线框 efgh 置于左侧区域，线框平面法线方向与磁场方向平行，对角线．历与磁场边界平行， 现使线框以速度 v 垂直于磁场边界从图示位置向右匀速运动，在整个线框穿越无磁场区域的全过程中，线框中感应 电流的方向()。A．始终为顺时针方向 B．始终为逆时针方向 C．先为逆时针方向后为顺时针方向 D．先为顺时针方向后为逆时针方向
选项 A．始终为顺时针方向
B．始终为逆时针方向
C．先为逆时针方向后为顺时针方向
D．先为顺时针方向后为逆时针方向
答案 C
解析 当导线框 e 端刚进入但未穿过无磁场区的过程中，穿过金属线框 efgh 磁通量减少，根据楞 次定律，感应电流产生的磁场方向垂直纸面向外；由右手定则可知，感应电流的方向为逆时针。在 fh 到达无磁场 区域的中心线时，穿过线框的磁通量最小。线框继续向右运动，穿过金属线框 efgh 的磁通量增加，根据楞次定律， 感应电流产生的磁场方向垂直纸面向里；由右手定则可知，感应电流的方向为顺时针。
