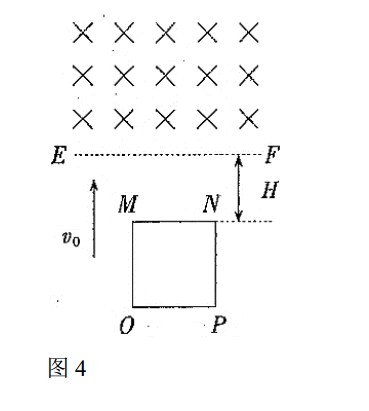

问题 如图 4 所示， 空间存在具有水平边界 EF， 方向水平向里的匀强磁场： 在距离 EF 下方 H 处有一正方形线框 MNPO， 线框平面的法线方向与磁场方向平行。 将线框以初速度 v0 竖直向上抛出。若运动过程中 MN 始终与 EF 平行， MN 在磁场中达到最高点时， OP 未进入磁场。 则线框从开始运动至最高点的过程中， v-t 图像是（ ）

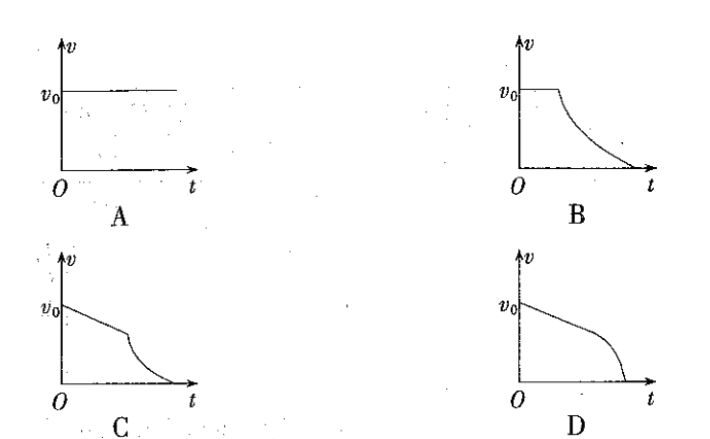

选项
答案 C
解析 竖直向上抛出的线框进入磁场前，做竖直上抛运动，其速度减小，v-t图像应为倾斜的直线，排除A、B。线框进入磁场时，MN切割磁感线，产生感应电动势，MN内产生指向M的电流。设线框的电阻为R，边长为l，根据左手定则可知线框受到竖直向下的安培力，大
