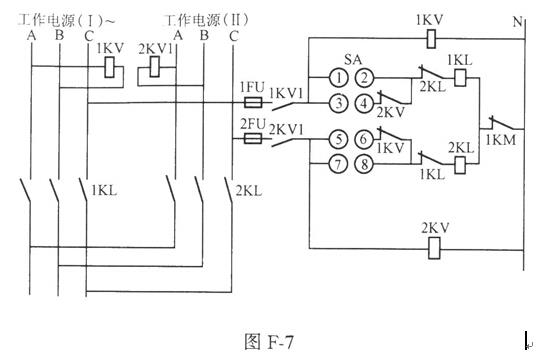

问题 如图F-7变压器强油循环风冷却器工作和备用电源自动切换回路的切换过程。
选项
答案
解析 答：如图所示，变压器在投入电网之前，先将SA开关手柄置于Ⅰ工作Ⅱ备用，或者Ⅱ工作Ⅰ备用位置。
    当变压器投入电网时，1KM常闭触点接通；1KV1、2KV1带电常开触点接通，起动1KV、2KV使常闭触点断开；
假定SA开关手柄在位，则SA1-2接通起动1KL接触器，1KL主触头闭合由工作电源(Ⅰ)供电。2KL线圈回路被1KL常闭触点断开(闭锁了)。
    当工作电源(Ⅰ)由于某种原因停电，1KL线圈断电，1KL主触头断开工作电源(Ⅰ)，1KL常闭触点接通，1KV断电常闭触点接通，再经SA5-6触点动作2KL接触器，2KL主触头闭合由工作电源(Ⅱ)供电。
    假如工作电源(Ⅰ)恢复供电时，1KV 1动作起动，1KV动作，1KV常闭触点断开使2KL断电，2KL的主触头断开工作电源(Ⅱ)，2KL常闭触点起动1KL，1KL主触头闭合由工作电源(Ⅰ)供电。
