  3. 说明图F-6直流绝缘监视装置接线图各元件的作用。

说明图F-6直流绝缘监视装置接线图各元件的作用。

练习题库2022-08-02  47

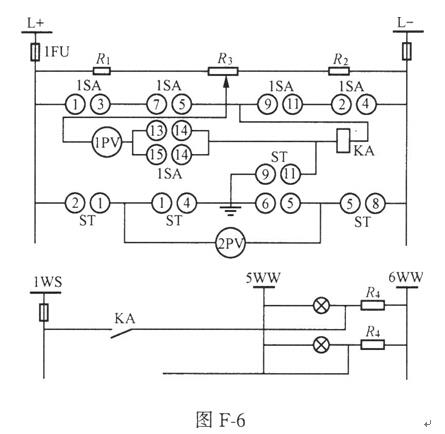

问题 说明图F-6直流绝缘监视装置接线图各元件的作用。
选项
答案
解析 答：(一)母线电压表转换开关(ST)手柄有三个位置：
    (1)操作手柄竖直在断开位置，触点9-11、2-1、5-3接通，2PV测量母线电压。
    (2)手柄逆转45°负极对地，触点5-8、1-4接通，2PV测量负极对地。
(3)手柄顺转45°正极对地，触点1-2、5-6接通，2PV测量正极对地。
若两极对地绝缘良好，则对地电压都指零V。若有一极接地，则接地极对地电压为零V，另一极对地电压为额定电压。
    (二)绝缘监视转换开关1SA也有三个位置：
    (1)手柄竖直是信号位置，触点5-7、9-11接通，ST断开位置9-11接通，经电流继电器KA组成工作电路。
    (2)手柄顺时旋转到工位，测正极对地绝缘电阻。
    (3)手柄继续顺时旋转到Ⅱ位，测负极对地绝缘电阻。
    (三)电阻R1、R2和R3都是1kΩ，组成平衡电桥的两臂。
