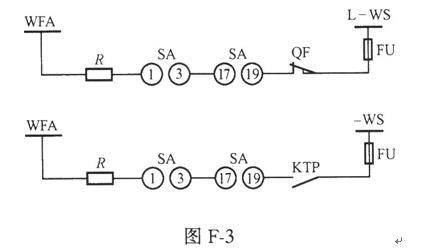

问题 按图F-3说明通常采用的开关事故跳闸音响监视回路是如何工作的?
选项
答案
解析 答： (1)利用开关的一对常闭辅助触点QF，控制开关 SAl-3、SA17-19两对触点和附加电阻串联组成。正常的开关辅助触点QF在断开位置，事故时开关跳闸辅助触点QF闭合，瞬时事故警报回路接通，发出跳闸警报信号。
    (2)利用开关合闸回路的跳闸位置继电器KTP的一对常开触点，控制开关SAl-3、SA17-19两对触点和附加电阻R组成。正常运行跳闸位置继电器在失磁状态，其触点在断开位置，当事故跳闸后KTP常开触点闭合，瞬时接通事故跳闸音响回路，发出跳闸警报信号。
