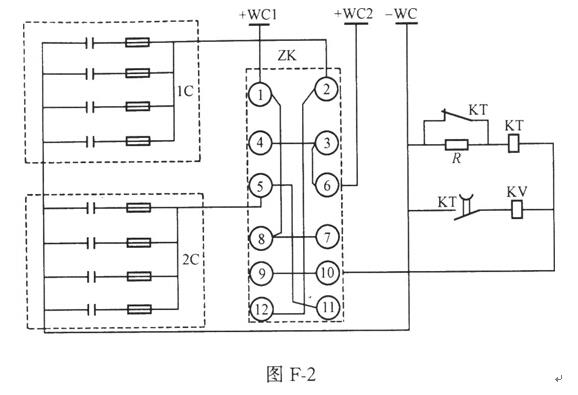

  3. 如图F-2说明储能电容器组进行定期检查的工作原理。

如图F-2说明储能电容器组进行定期检查的工作原理。

考试题库2022-08-02  81
问题 如图F-2说明储能电容器组进行定期检查的工作原理。
选项
答案
解析 答：不在检查位置时，1-2，5-6，9-10接通，其他触点断开。此时1C和2C的正极分别接至+WCl和+WC2，各自作本回路跳闸电源。旋ZK到检查I组电容位置时，触点1-4、5-8、9-12接通，其他触点断开。
    此时2C正极同时接至+WCl和+WC2，作两回路的跳闸电源。
  1C正极接至KT线圈右端，使KT线圈加上1C动作，经一定时间接通KV，若1C的电压足够，则KV启动，信号灯亮，证明电容器组满足要求。反之，则说明电容量降低或有断路存在，应逐一检查更换。
    旋ZK到检查Ⅱ组电容位置时，触点3-2、7-6、10-11接通，其他触点断开。
    此时由1C作两回路跳闸电源，2C被检查。
