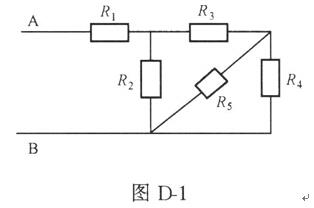

问题如图D-1所示，其中：R1=5Ω，R2=10Ω，R3=8Ω．R4=3Ω．R5=6Ω．试求图中A、B端的等效电阻R?

选项

答案

解析解：Ra=R4∥R5=R4R5／(R4+R5)=3×6／(3+6)=2(Ω)
Rb=R3+Ra=8+2=10(Ω)
RC=R2∥Rb=R2Rb／(R2+Rb)=10×10／(10+10)=5(Ω)
RAB=R1+RC=5+5=10(Ω)
答：A、B端的等效电阻R为10Ω。
