电路如图所示，能够实现u0=-ui运算关系的电路是（　　）。 A．图（a）

免费题库2022-08-02 76

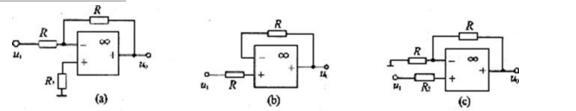

问题电路如图所示，能够实现u0=-ui运算关系的电路是（　　）。

A．图（a）B．图（b）C．图（c）D．都可以

选项 A．图（a）
B．图（b）
C．图（c）
D．都可以

答案 A

解析图示的电路中均有负反馈闭环通道，可以按线性化理想条件考虑。只有图（a）为反向比例运算电路，u0=-ui，图（b）中u0=ui，图（c）中u0=2ui。

转载请注明原文地址:https://www.tihaiku.com/jzgc/996186.html

本试题收录于：岩土基础知识题库岩土土木工程师分类
