结构如图，折杆AB与直杆BC的横截面面积为A=42cm2，Wy=Wz= 420c

练习题库2022-08-02 62

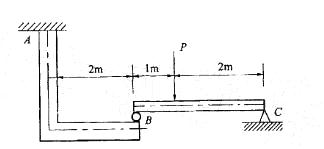

问题结构如图，折杆AB与直杆BC的横截面面积为A=42cm2，Wy=Wz= 420cm3， [σ]=100MPa，则此结构的许可荷载[P]为：

A. 15kN B. 30kN C. 45kN D. 60kN

选项

答案 B

解析提示:首先从中间较链B处断开，选取BC杆研究，求出B点的相互作用力。显然AB杆比BC杆受的弯矩大，而且AB杆中的竖杆受到偏心拉伸，

即可求出许可荷载[P]的值。
