JK触发器及其输入信号波形如图所示，那么，在t=t0和t = t1时刻，输出Q分

考试题库2022-08-02 113

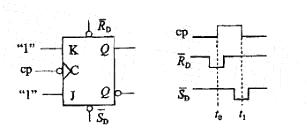

问题 JK触发器及其输入信号波形如图所示，那么，在t=t0和t = t1时刻，输出Q分别为：

A. Q(t0)= 1，Q(t1)=0 B. Q(t0)= 0，Q(t1)=1 C. Q(t0)= 0，Q(t1)=0 D.Q(t0)= 1，Q(t1)=1

选项

答案 B

解析提示：图示电路是下降沿触发的JK触发器，RD是触发器的异步清零端，由触发器的逻辑功能分析即可得答案。

转载请注明原文地址:https://www.tihaiku.com/jzgc/995514.html
