晶体管单管放大电路如图所示，当晶体管工作于线性区时，晶体管的输入电阻为Rbe，那

免费题库2022-08-02 106

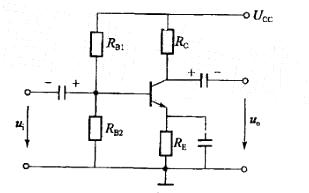

问题晶体管单管放大电路如图所示，当晶体管工作于线性区时，晶体管的输入电阻为Rbe，那么，该放大电电路的输入电阻为：

A.RbeB.RB1//RB2//rbeC.RB1//RB2//(RE+Rbe)D.RB1//RB2//[RE+(1+β)Rbe]

选项

答案 B

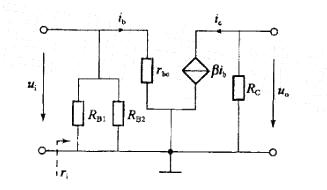

解析提示:画出放大电路的微变等效电路如解图所示。可见该电路的输入电阻为ri=rbe//RB1//RB2

转载请注明原文地址:https://www.tihaiku.com/jzgc/995496.html
