某分部工程双代号网络计划如下图所示，根据下表给定的逻辑关系和双代号网络计划的绘图

admin2022-08-02  100

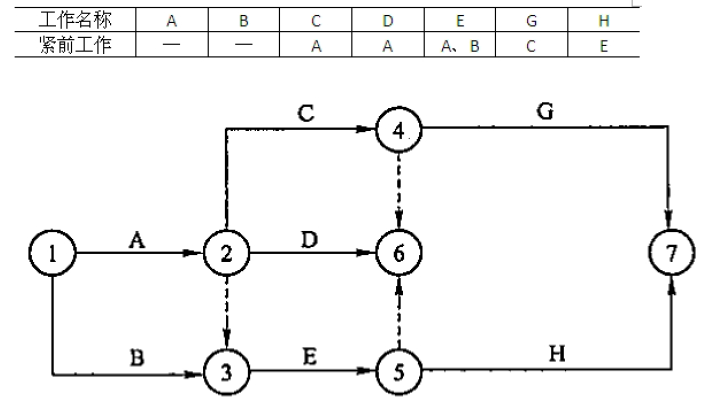

问题 某分部工程双代号网络计划如下图所示，根据下表给定的逻辑关系和双代号网络计划的绘图规则，其作图错误问题是（   ）。A.节点编号不对B.逻辑关系不对C.有多个起点节点D.有多个终点节点
选项 A.节点编号不对
B.逻辑关系不对
C.有多个起点节点
D.有多个终点节点
答案 D
解析 本题考查的是双代号网络计划。在该双代号网络图中，可以看出节点编号无误，只有一个起点，符合绘图规则要求，故选项A、C不正确。由于没有说明，故不能笼统判断该双代号网络图中逻辑关系正确与否，选项B也不正确。由于该双代号网络图节点6和节点7均为终点节点，故选D。
