某工作双代号网络计划如下图所示，存在的绘图错误有（）。 A.多个起点节点

admin2022-08-02 70

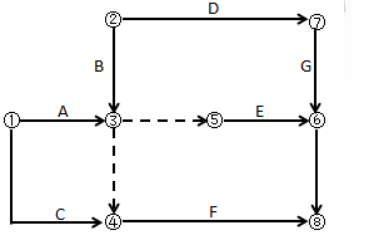

问题某工作双代号网络计划如下图所示，存在的绘图错误有（）。

A.多个起点节点 B.多个终点节点 C.存在循环回路 D.节点编号有误 E.有多余虚工作

选项 A.多个起点节点
B.多个终点节点
C.存在循环回路
D.节点编号有误
E.有多余虚工作

答案 ADE

解析网络图中只有一个起点和一个终点节点。图中节点 1、2 都是起点节点，所以存在多个起点节点。网络图中的节点都必须有编号，其编号严禁重复,并应使每一条箭线上箭尾节点编号小于箭头节点编号，而图中节点 7 指向 6，所以节点编号有误。工作③-⑤属于多余虚工作。
