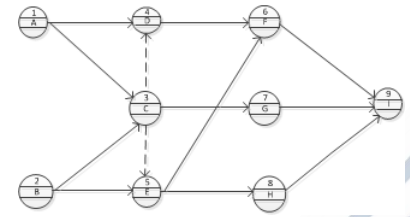

问题某单代号网络图如下图所示，存在的错误有（　　）。

A.多个起点节点B.有多余虚箭线C.出现交叉箭线D.没有终点节点E.出现循环回路

选项 A.多个起点节点
B.有多余虚箭线
C.出现交叉箭线
D.没有终点节点
E.出现循环回路

答案 ABC

解析单代号网络图中只应有一个起点节点；单代号网络图不用虚箭线表示；单代号网络图的绘图箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。
