根据双代号网络图绘制规划，下列网络图中绘图错误的是（）处。 A.5 B.4

admin2022-08-02  65

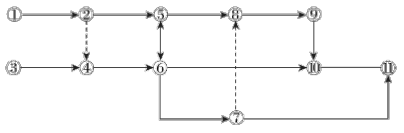

问题 根据双代号网络图绘制规划，下列网络图中绘图错误的是（）处。A.5B.4C.3D.2
选项 A.5
B.4
C.3
D.2
答案 B
解析 根据双代号网络的绘图规则：在节点之间严禁出现带双向箭头或无箭头的连线。⑤-⑥和⑩-?之间的箭线错误；绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。⑦-⑧之间的箭线错误；开始节点有两个。
