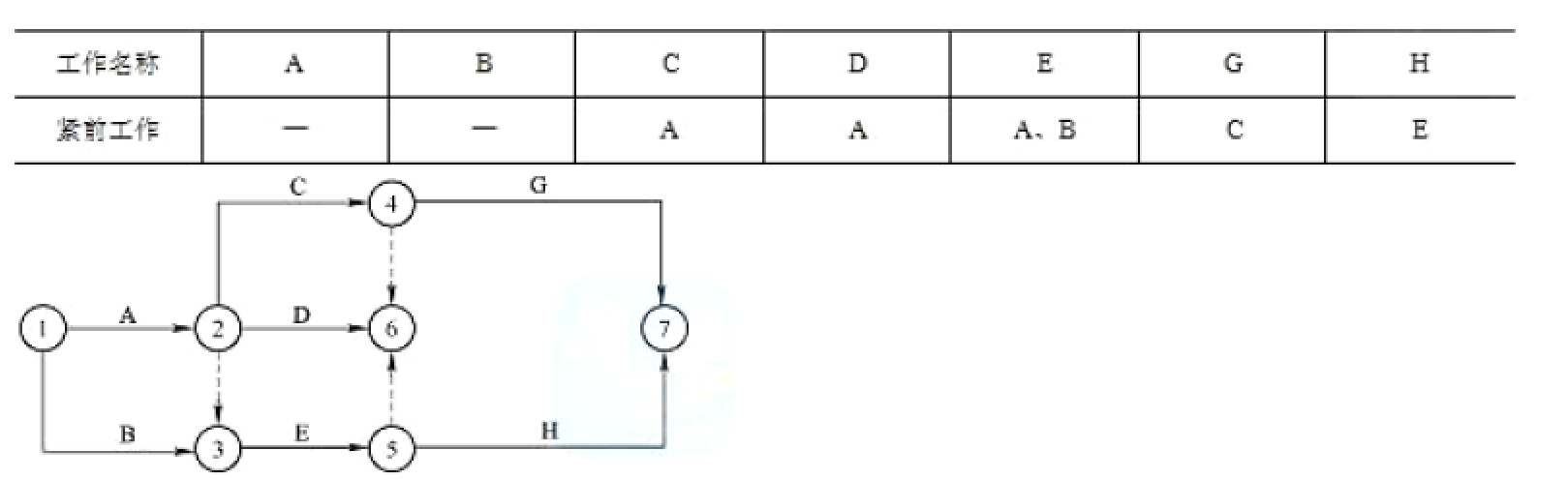

某分部工程双代号网络计划如下图所示，根据下表给定的逻辑关系和双代号网络计划的绘图

admin2022-08-02 71

问题某分部工程双代号网络计划如下图所示，根据下表给定的逻辑关系和双代号网络计划的绘图规则，其作图错误问题是（）。

A.节点编号不对B.逻辑关系不对C.有多个起点节点D.有多个终点节点

选项 A.节点编号不对
B.逻辑关系不对
C.有多个起点节点
D.有多个终点节点

答案 D

解析 2022教材P142页 /2021/2020教材P138页
(7)双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。而图中有6和7两个终点
