  3. （2019年真题）某工程网图如下图所示，根据网络图的绘图规则，图中存在的错误有（

（2019年真题）某工程网图如下图所示，根据网络图的绘图规则，图中存在的错误有（

admin2022-08-02  64

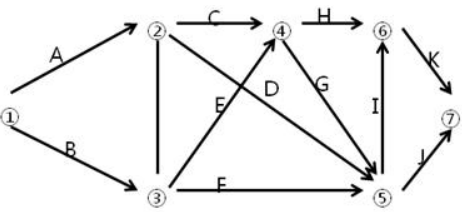

问题 （2019年真题）某工程网图如下图所示，根据网络图的绘图规则，图中存在的错误有（　）。A.存在循环回路B.存在无箭头的连线C.箭线交叉处理有误D.存在多起点节点E.节点编号有误
选项 A.存在循环回路
B.存在无箭头的连线
C.箭线交叉处理有误
D.存在多起点节点
E.节点编号有误
答案 BC
解析 2022/2021版教材P38
本题考查的是双代号网络图的绘制。②、③存在无箭头的连线；D、E工作箭线交叉处理有误，应采用过桥法和指向法。
