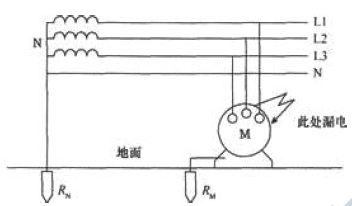

问题 （2014年真题）对地电压指带电体与零电位大地之间的电位差。下图为 TT 系统（即配电变压器低压中性点（N 点）直接接地，用电设备（M）的外壳也直接接地的系统）示意图。已知低压中性点接地电阻 RN=2.2Ω）、设备外壳接地电阻 RM=2.8Ω、配电线路相电压 U=220V。则漏电处电压为（    ）。A.220B.123.2C.96.8D.36
选项 A.220
B.123.2
C.96.8
D.36
答案 B
解析 漏电设备外壳与中心点接地端形成串联，串联电路利用：等电流分电压的性质。
利用公式“电流=电压/电阻”求出，计算过程为：220/（2.2+2.8）×2.8=123.2（V）。
