问题 某变电所的高压110kV户外敞开式配电装置中，6回架空线路均全线架设避雷线，当架空线上装设金属氧化物避雷器时，避雷器与主变压器的最大电气距离为下列哪项数值？（ ）A．125mB．170mC．205mD．230m
选项 A．125m
B．170m
C．205m
D．230m
答案 D

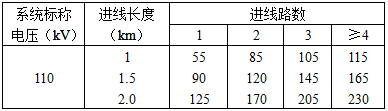

解析 《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第7.3.4条规定，具有架空进线的35kV及以上发电厂和变电站敞开式高压配电装置中MOA的配置应符合下列要求：35kV及以上装有标准绝缘水平的设备和标准特性MOA且高压配电装置采用单母线、双母线或分段的电气主接线时，MOA可仅安装在母线上。MOA至主变压器间的最大电气距离可按表5.4.13-1（题解表）确定。对其他设备的最大距离可相应增加35%。题解表MOA至主变压器间的最大电气距离（m）（部分）注：a．全线有地线进线长度取2km，进线长度在1km～2km时的距离可按补插法确定；b．标准绝缘水平指35kV、66kV、110kV及220kV变压器、电压互感器标准雷电冲击全波耐受电压分别为200kV、325kV、480kV及950kV。括号内的数值对应的雷电冲击全波耐受电压为850kV。根据注1知全线有地线进线长度取2km，查表可得6回架空线路均全线架设避雷线避雷器与主变压器的最大电气距离为230m。
