某变电所中，110kV户外的配电装置主母线工作电流2000A，最大三相短路电流为

admin2022-08-02  131
问题 某变电所中，110kV户外的配电装置主母线工作电流2000A，最大三相短路电流为31.5kA，主母线采用铝镁系（LDRE）管形母线，计及日照影响，按正常工作电流，管形母线最小应选为？（海拔高度800m，最热月平均最高温度40℃）（ ）A．φ100/90mmB．φ110/100mmC．φ120/110mmD．φ130/116mm
选项 A．φ100/90mm
B．φ110/100mm
C．φ120/110mm
D．φ130/116mm
答案 C

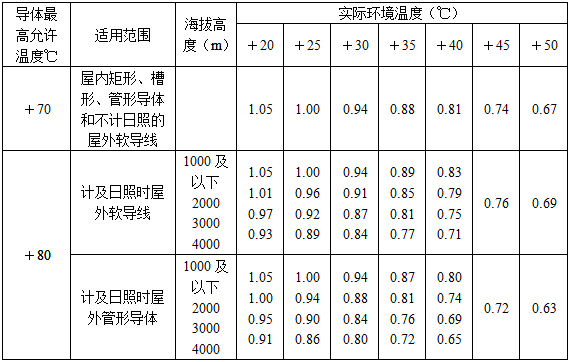

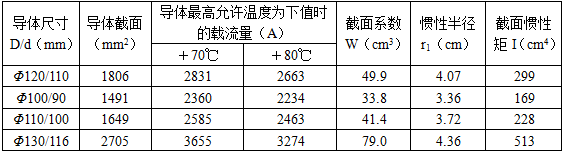

解析 根据《导体和电器选择设计技术规定》（DL/T 5222—2005）附录D表D.11（见题解表1），海拔高度800m，最热月平均最高温度40℃，计及日照影响时管形导体的综合校正系数为0.8，管形母线的长期允许工作电流需大于2000/0.8＝2500A。根据表D.2（见题解表2）可知φ120/110mm的管形母线在80℃时的长期允许工作电流为2663A，符合要求。题解表1裸导体载流量在不同海拔高度及环境温度下的综合校正系数题解表2铝镁系（LDRE）管形母线长期允许载流量及计算用数据（部分）
